Подогреватели проточные двухсекционные 72-144 кВт

Технические характеристики нагревателей
Напряжение питающей сети, В 380
Номинальная мощность, кВт 72-144

Удельная поверхностная мощность,
Вт/кв.см., не более

1,1

Габаритные размеры, мм
Длина
Ширина
Высота


4400-6400
195-440
700-970

Масса, кг 680-1060
Маркировка взрывозащиты 1ExdIIBT3X

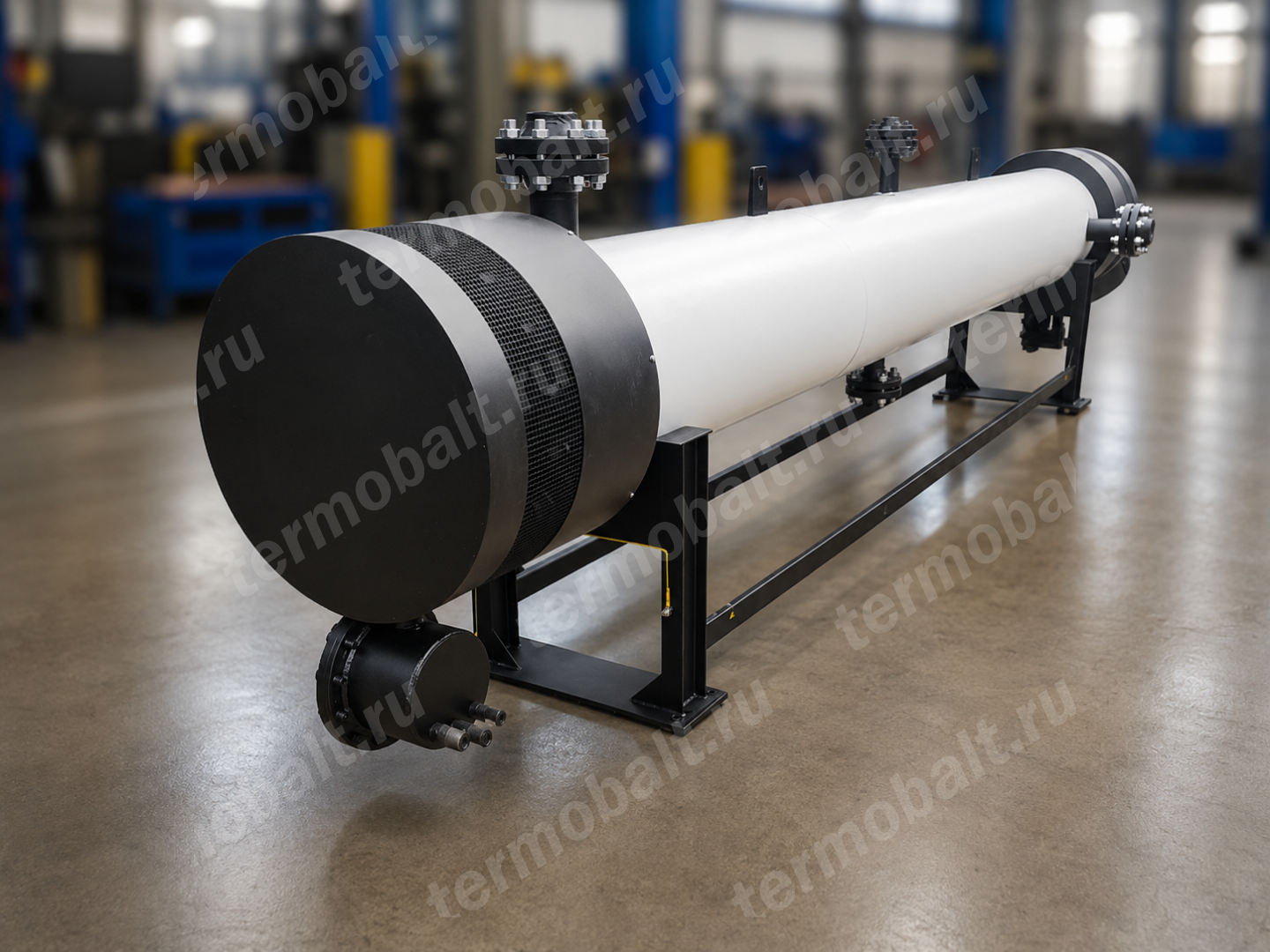

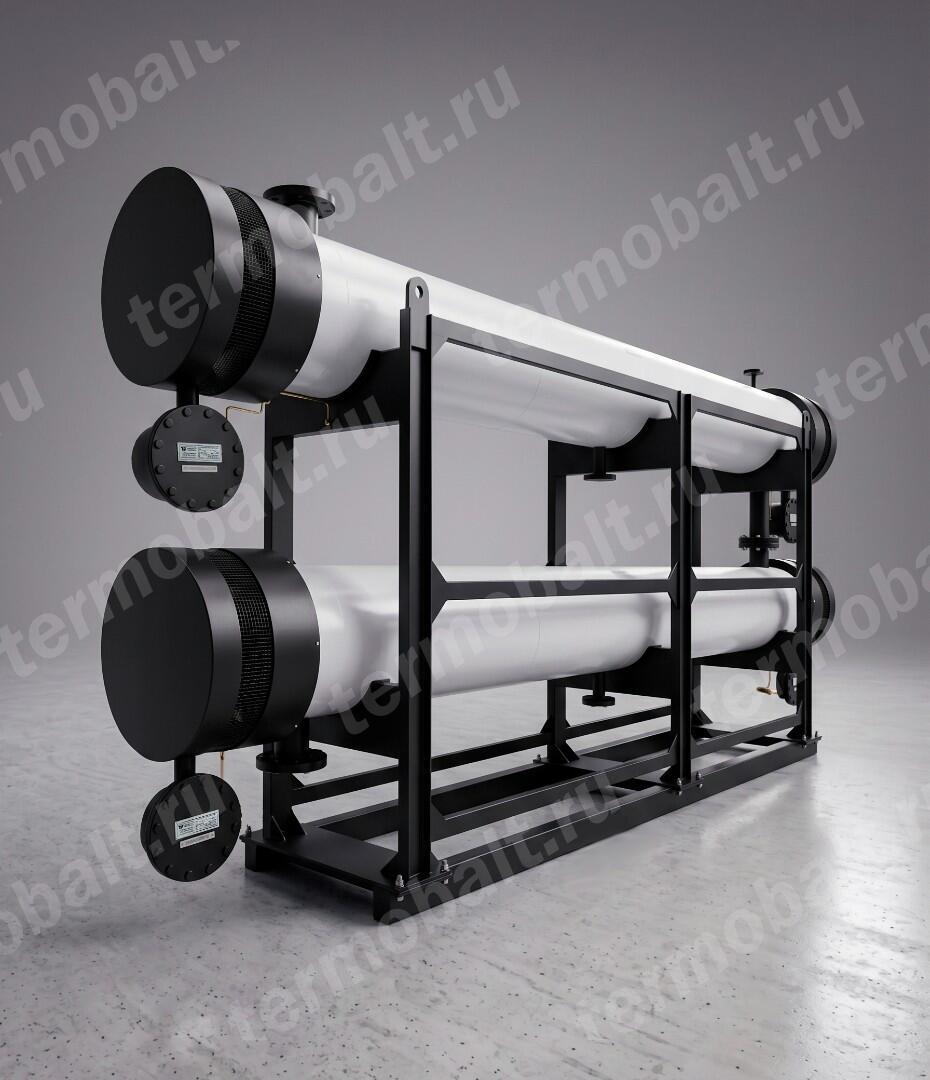

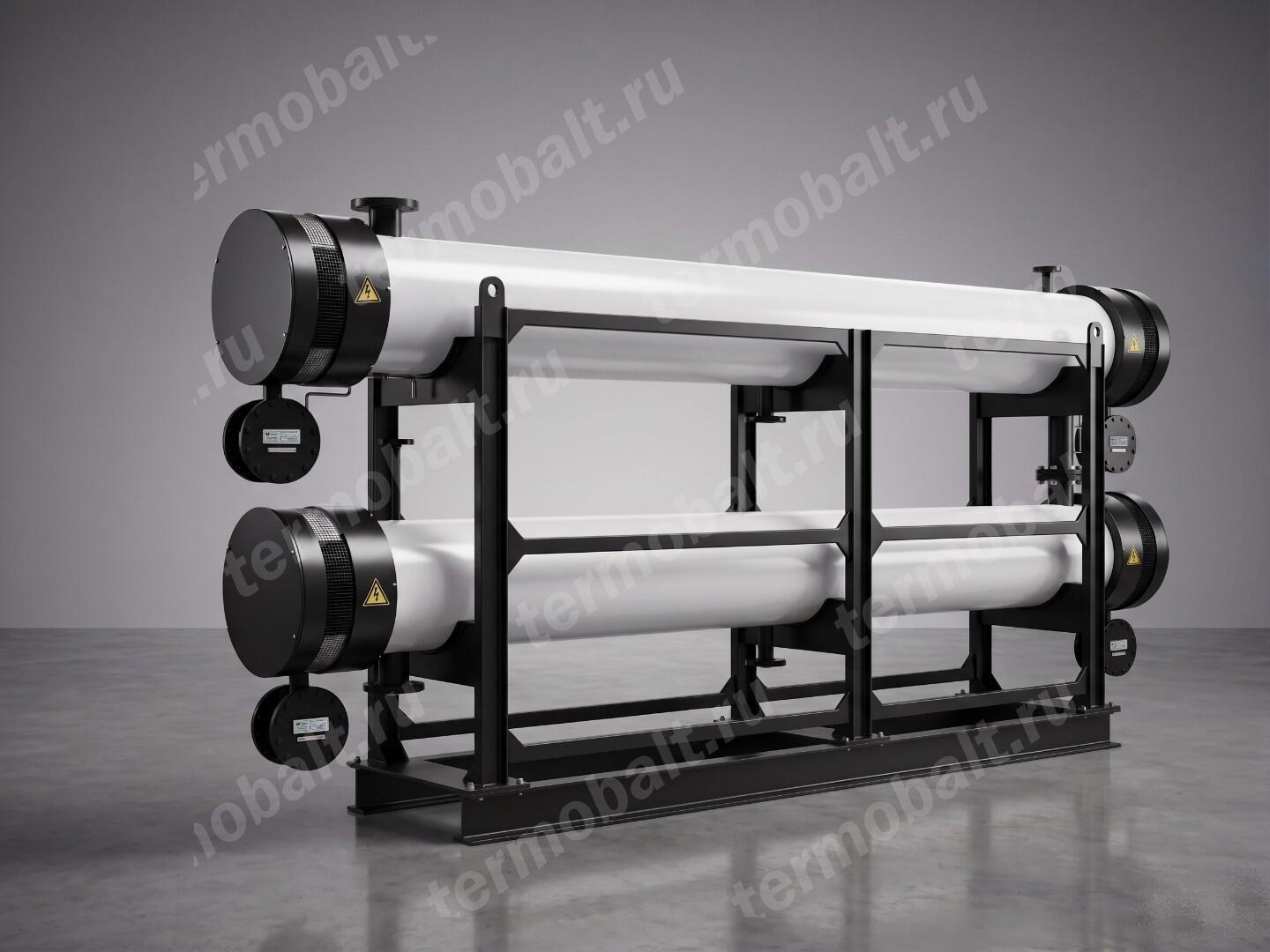

Подогреватель нефтепродуктов электрический взрывозащищенный типа МЭК, выполненный с использованием керамических электронагревателей (КЭН), предназначен для подогрева светлых и темных нефтепродуктов, включая сырую нефть, дизельное топливо, битумы, мазуты, масла и т.п. в проточном режиме.

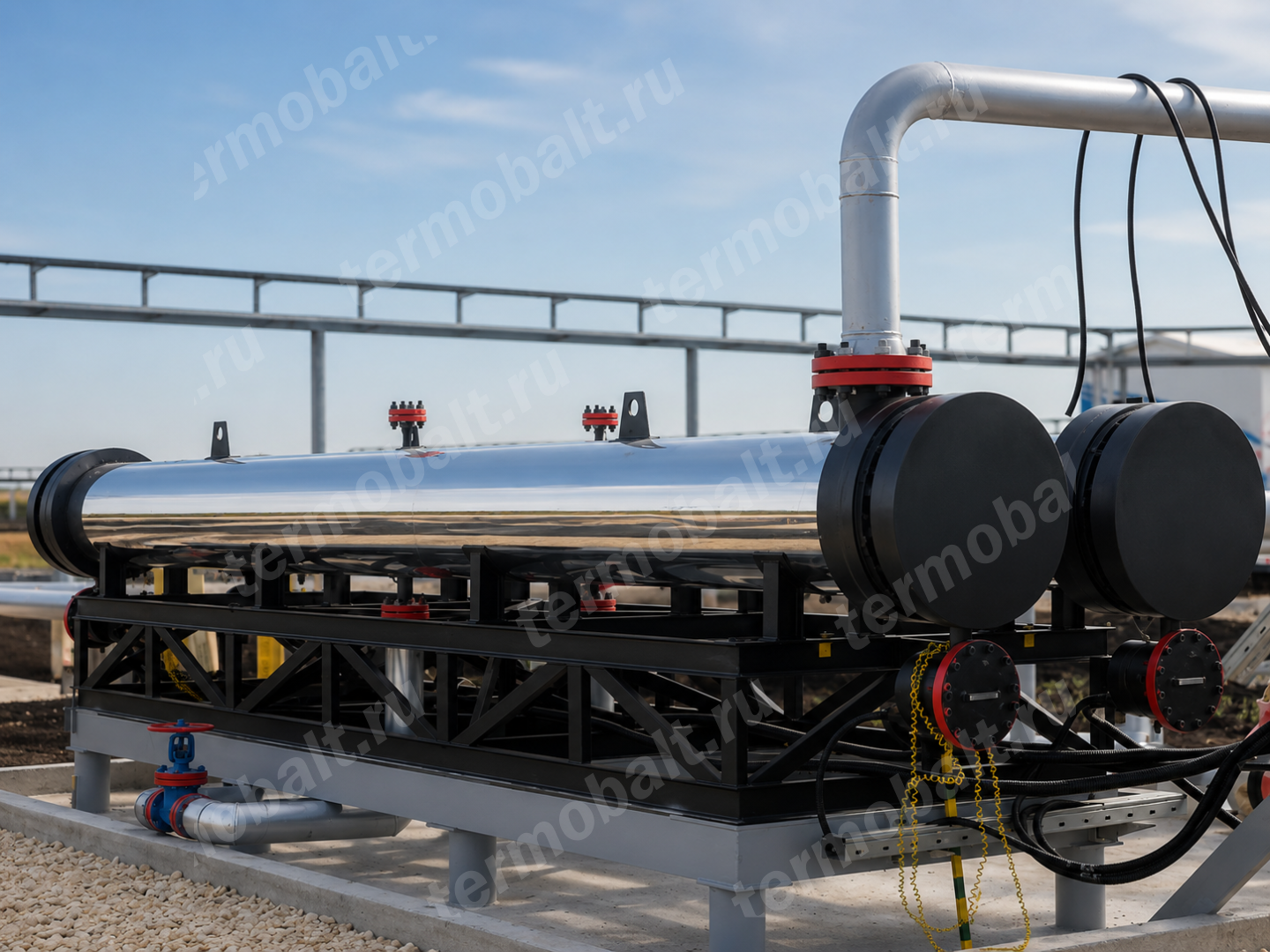

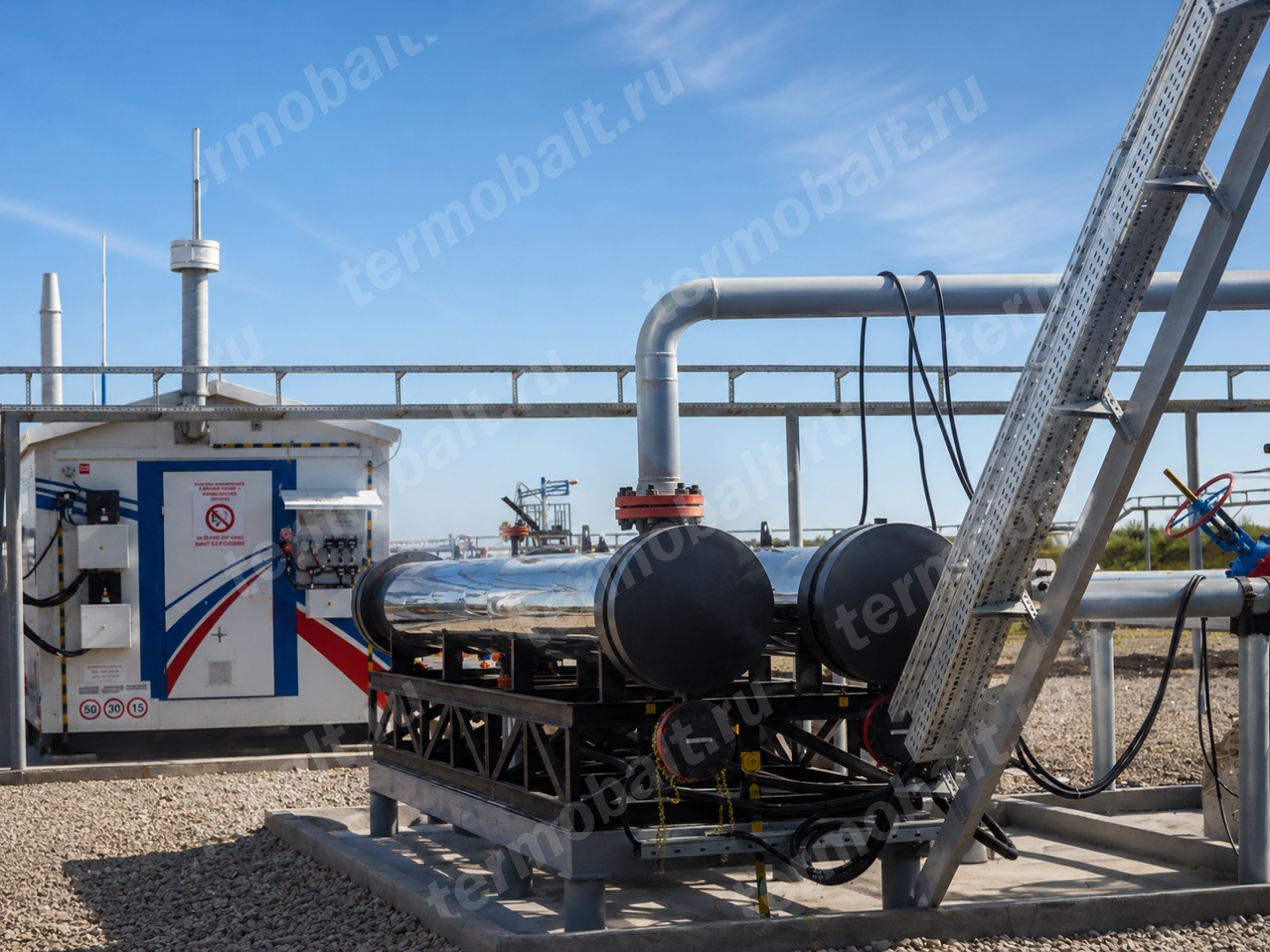

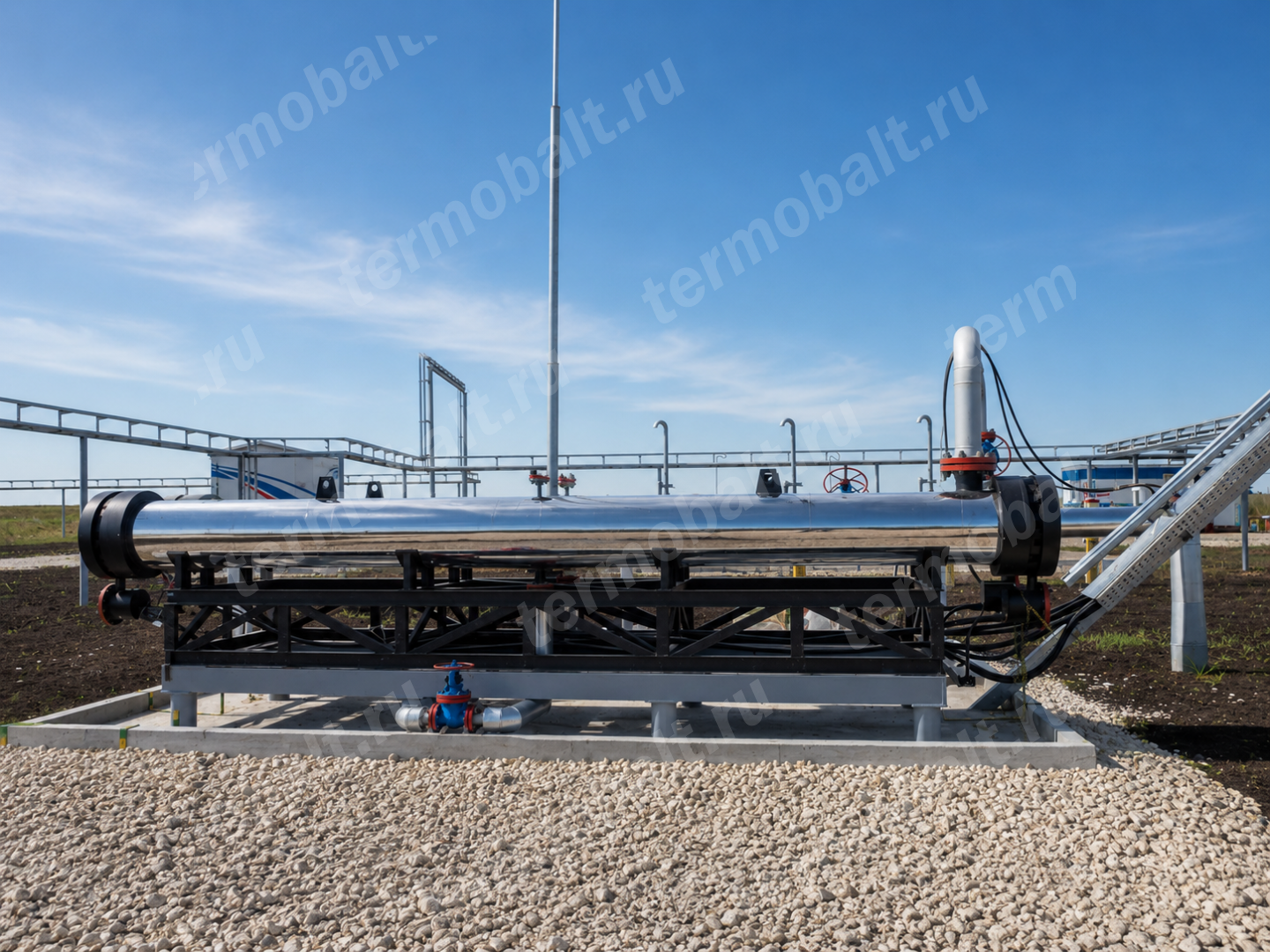

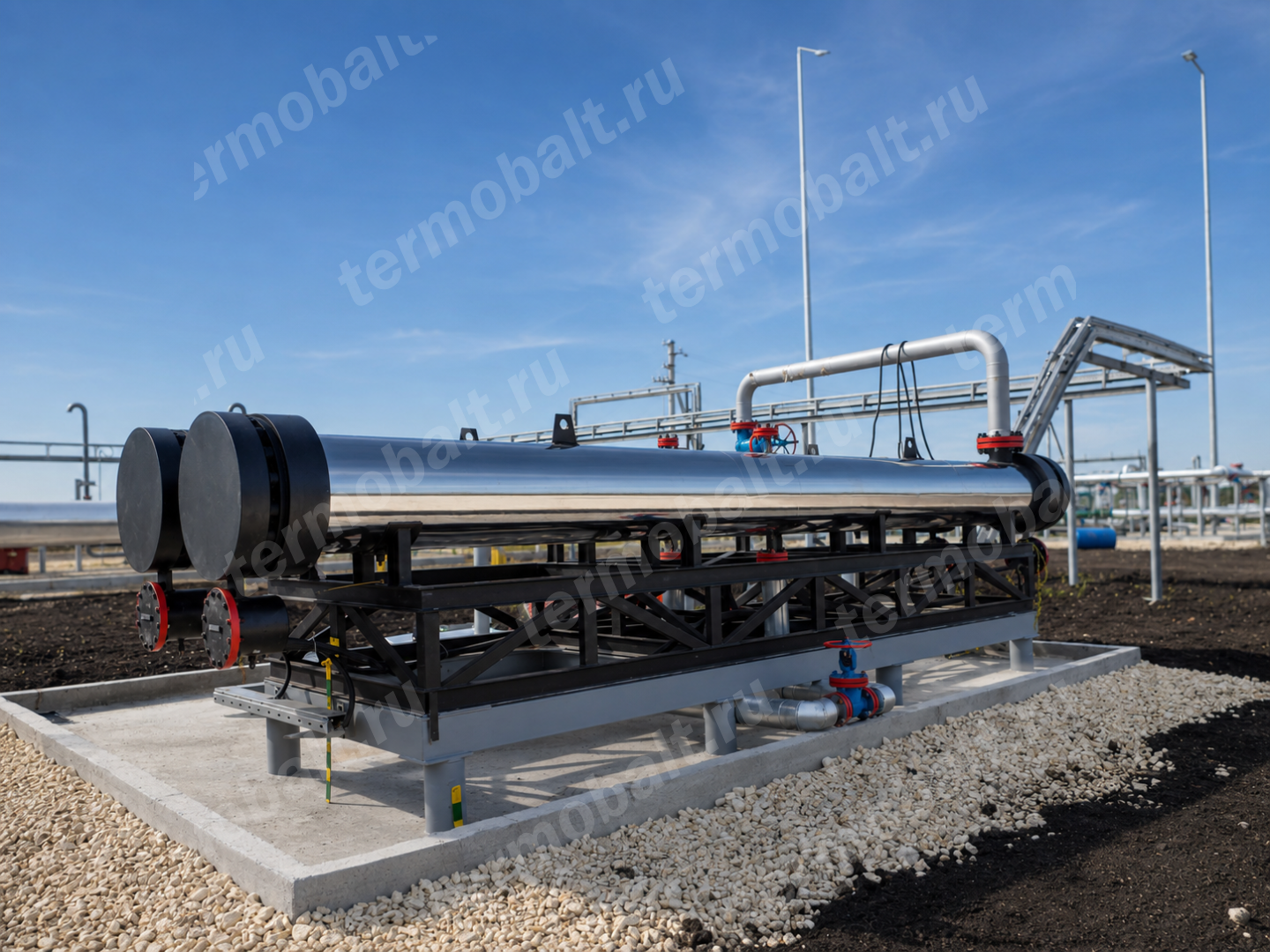

Подогреватель может быть использован для снабжения разогретыми нефтепродуктами раздаточных узлов, топочных котлов и для других технологических целей в качестве проточного (скоростного) нагревателя жидкости.

Область применения подогревателей МЭК – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом.

Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:

  • Заключение нагревателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри оболочки и исключает передачу взрыва во внешнюю среду согласно ГОСТ Р 52350.0-2005.
  • Ограничение температуры нагрева наружных частей нагревателя в пределах температурного класса Т3 за счет термовыключателей и стабилизированной конструкции элементов нагревателя.
  • Высокой степенью механической прочности по ГОСТ Р 52350.0-2005.

Подогреватель представляет собой горизонтальный резервуар выского давления с установленным в нем посредством фланцевого соединения нагревателем типа НФ. Нагреваемый нефтепродукт поступает в корпус подогревателя через входной патрубок, омывает трубные нагреватели, нагреваясь в зависимости от скорости потока до определенной температуры, и через выходной патрубок поступает к потребителю.

Для управления нагревателями применяются шкафы управления типа ШУН, оснащенные микропроцессорными контроллерами. В зависимости от особенностей технологического процесса диапазон контролируемых температур, коммутируемая мощность и архитектурные особенности реализации ШУН могут быть различны. При необходимости плавного (по закону ПИД) управления мощностью ШУН оснащаются тиристорными регуляторами. ШУН при необходимости могут быть ингегрированы в АСУ ТП верхнего уровня.

Наименование Мощность, кВт Производительность, кг*60град/час* Габаритные размеры, мм  Масса Диаметр вх/вых патрубков
Длина Ширина Высота
 МЭК-72-4,0 72 2060 4480 460 970  790 по заказу
 МЭК-72-6,0 72 2060 6480 445 915 680 по заказу
 МЭК-80-4,0 80 2290 4480  460 970 790 по заказу
 МЭК-96-4,0 96 2750 4480  520 1100 885 по заказу
 МЭК-108-6,0 108 3100 6480 460 970 900 по заказу
 МЭК-144-6,0 144 4150 6480 520 1100 1080 по заказу

* производительность указана для мазута и аналогичных по теплоемкости сред (2,1 кДж/кг*К)
