Подогреватели проточные односекционные 2-54 кВт

Технические характеристики нагревателей
Напряжение питающей сети, В 220/380
Номинальная мощность, кВт 2-54
Удельная поверхностная мощность, Вт/кв.см., не более 1,1

Габаритные размеры, мм
Длина
Ширина
Высота


1200-3200
195-440
700-970

Масса, кг 54-460
Маркировка взрывозащиты 1ExdIIBT3X

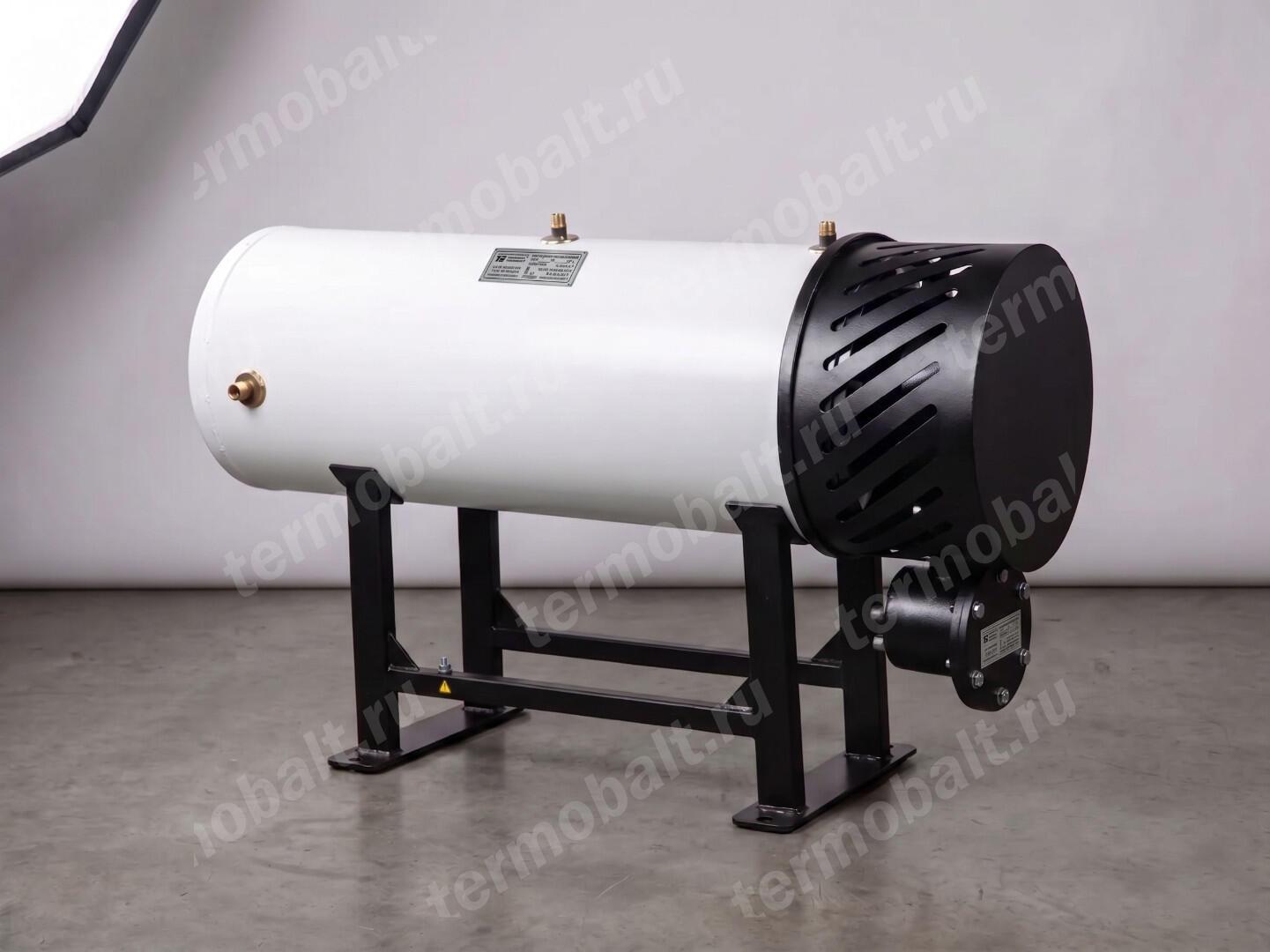

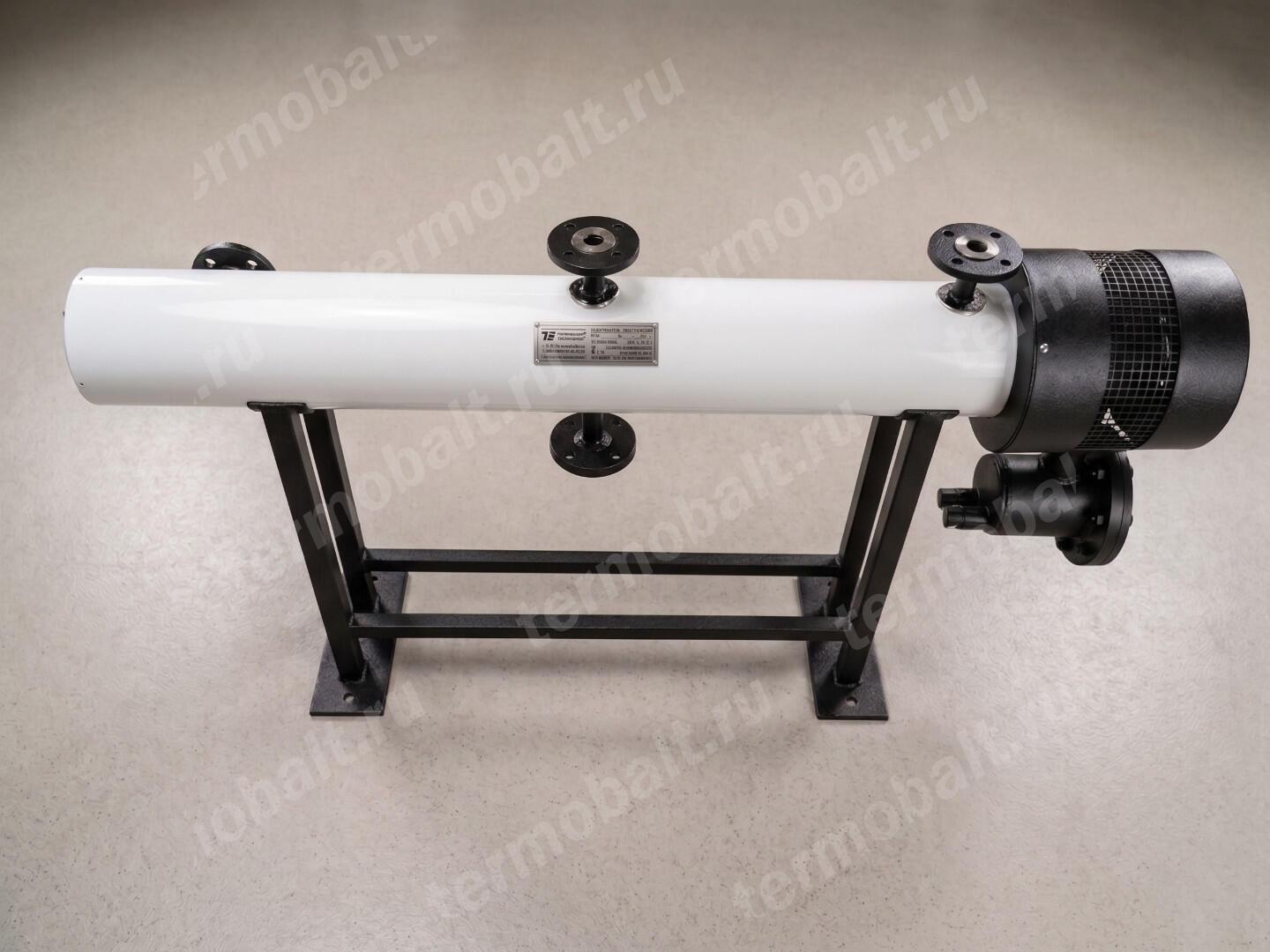

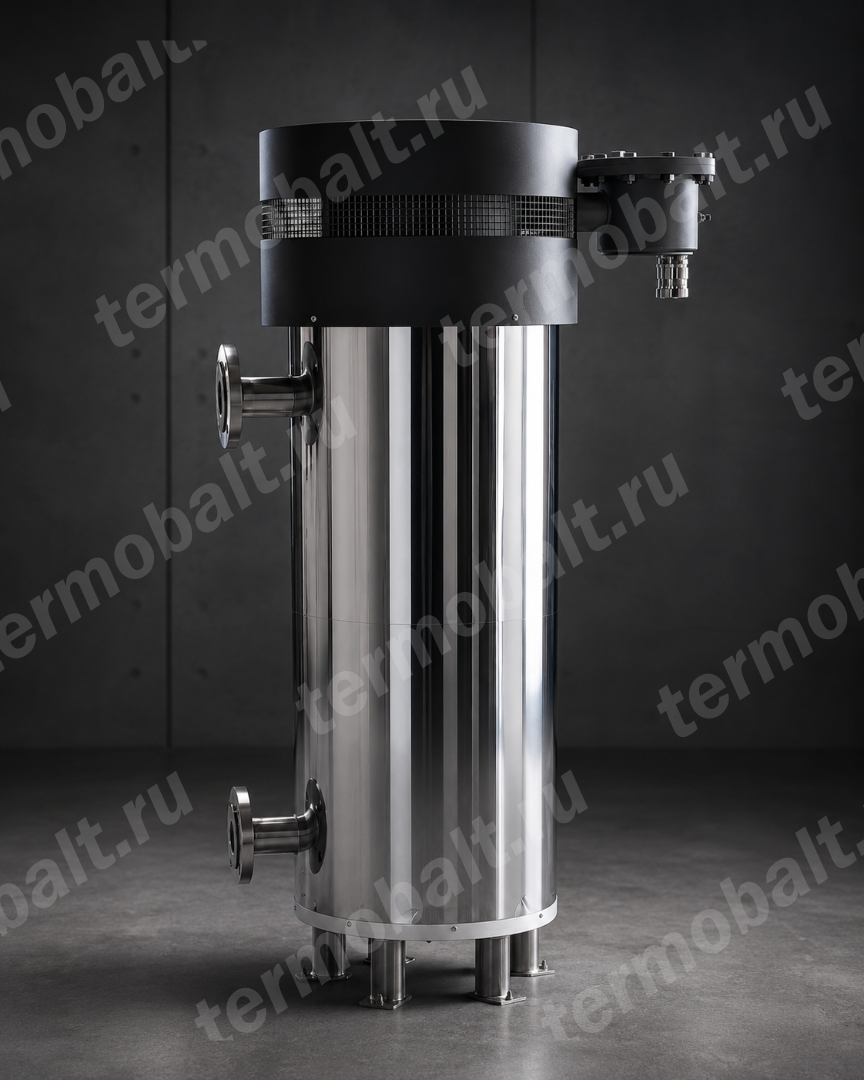

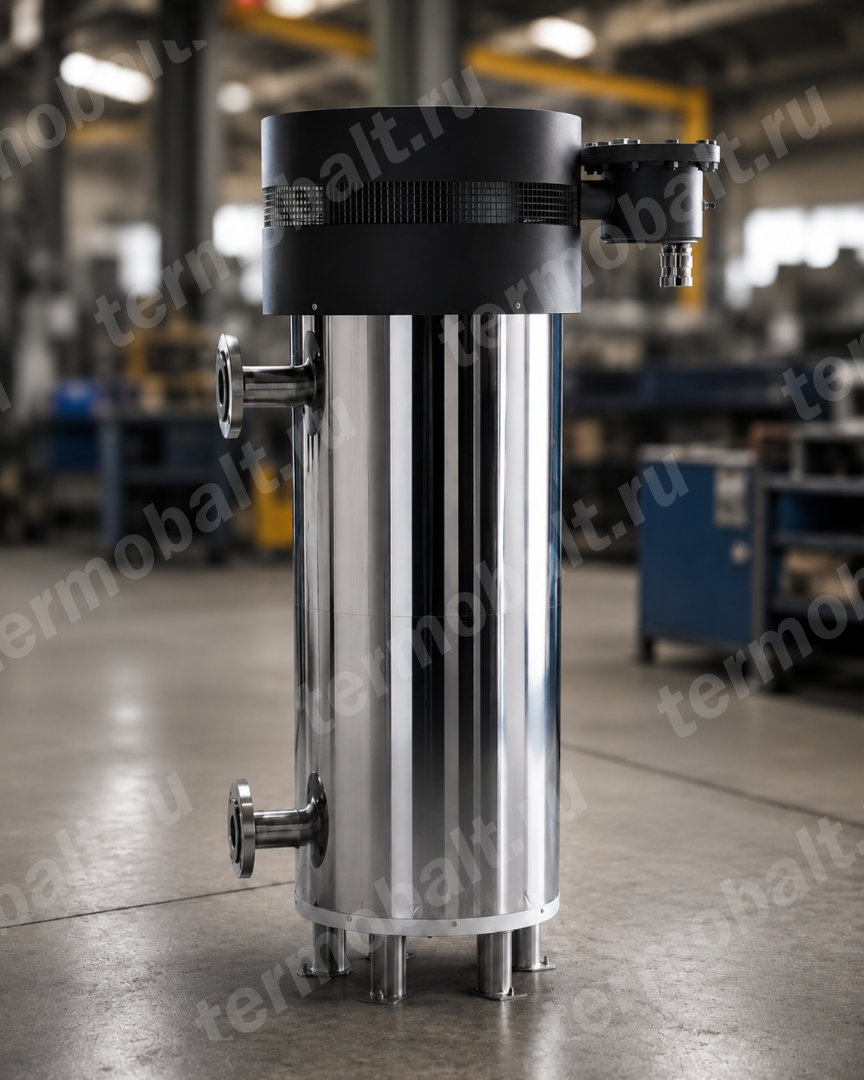

Подогреватель нефтепродуктов электрический взрывозащищенный типа МЭК, выполненный с использованием керамических электронагревателей (КЭН), предназначен для подогрева светлых и темных нефтепродуктов, включая сырую нефть, дизельное топливо, битумы, мазуты, масла и т.п. в проточном режиме.

Подогреватель может быть использован для снабжения разогретыми нефтепродуктами раздаточных узлов, топочных котлов и для других технологических целей в качестве проточного (скоростного) нагревателя жидкости.

Область применения подогревателей МЭК – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом.

Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:

  • Заключение нагревателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри оболочки и исключает передачу взрыва во внешнюю среду согласно ГОСТ Р 52350.0-2005.
  • Ограничение температуры нагрева наружных частей нагревателя в пределах температурного класса Т3 за счет термовыключателей и стабилизированной конструкции элементов нагревателя.
  • Высокой степенью механической прочности по ГОСТ Р 52350.0-2005.

Подогреватель представляет собой горизонтальный резервуар выского давления с установленным в нем посредством фланцевого соединения нагревателем типа НФ. Нагреваемый нефтепродукт поступает в корпус подогревателя через входной патрубок, омывает трубные нагреватели, нагреваясь в зависимости от скорости потока до определенной температуры, и через выходной патрубок поступает к потребителю.

Для управления нагревателями применяются шкафы управления типа ШУН, оснащенные микропроцессорными контроллерами. В зависимости от особенностей технологического процесса диапазон контролируемых температур, коммутируемая мощность и архитектурные особенности реализации ШУН могут быть различны. При необходимости плавного (по закону ПИД) управления мощностью ШУН оснащаются тиристорными регуляторами. ШУН при необходимости могут быть ингегрированы в АСУ ТП верхнего уровня.

НаименованиеМощность, кВтПроизводительность, кг*60град/час*Габаритные размеры, мм МассаДиаметр вх/вых патрубков
ДлинаШиринаВысота
 МЭК-2-1,0 2 55  1240  220 700  54  Ду15,Ру10
 МЭК-4-2,0 4 115 2240 220 700  72  Ду15,Ру10
 МЭК-6-0,5 6 170 740 445 1100 132  Ду20,Ру10
 МЭК-6-1,0 6 170 1240 390 850 120 Ду20,Ру10
 МЭК-6-3,0 6 170 3240  220 700 84 Ду20,Ру10
 МЭК-9-1,5 9 250 1740  390 850  144  Ду20,Ру10
 МЭК-12-0,5 12 340 740 520 1100 158 Ду25,Ру10
 МЭК-12-1,0  12 340  1240 445 850 172 Ду25,Ру10
 МЭК-12-2,0 12 340 2240 390 850 167 Ду25,Ру10
 МЭК-15-2,5 15 420 2740 390 850 190 Ду25,Ру10
 МЭК-18-1,5 18 510 1740 445 915 216 Ду25,Ру10
 МЭК-18-3,0 18 510 3240 390 850 214 Ду25,Ру10
 МЭК-24-2,0 24 680 2240 445 915 260 Ду25,Ру10
 МЭК-36-2,0 36 1020 2240  460  970  400 Ду50,Ру10
 МЭК-36-3,0 36 1020 3240 420 915 344 Ду50,Ру10
 МЭК-40-2,0 40 1140 2240 460 970 400 Ду50,Ру10
 МЭК-48-2,0 48 1380 2240 520 1100 450 Ду50,Ру10
 МЭК-54-3,0 54 1550 3240 460 970 460 Ду50,Ру10

* производительность указана для мазута и аналогичных по теплоемкости сред (2,1 кДж/кг*К)
