Нагреватели врезные типа НФ

Технические характеристики нагревателей
Напряжение питающей сети, В 220/380
Номинальная мощность, кВт 1-50
Удельная поверхностная мощность,
Вт/кв.см, не более
1,1
Габаритные размеры, мм
Длина
Диаметр фланца

1150-3150
215-440
Масса, кг 13-220

Нагреватели электрические фланцевые типа НФ предназначены для разогрева мазута, битума, минеральных масел, гудронов и других легкозастывающих и вязких нефтепродуктов, а также воды и иных жидких сред  в наземных резервуарах и хранилищах в зонах, не являющихся взрывоопасными по ПУЭ.

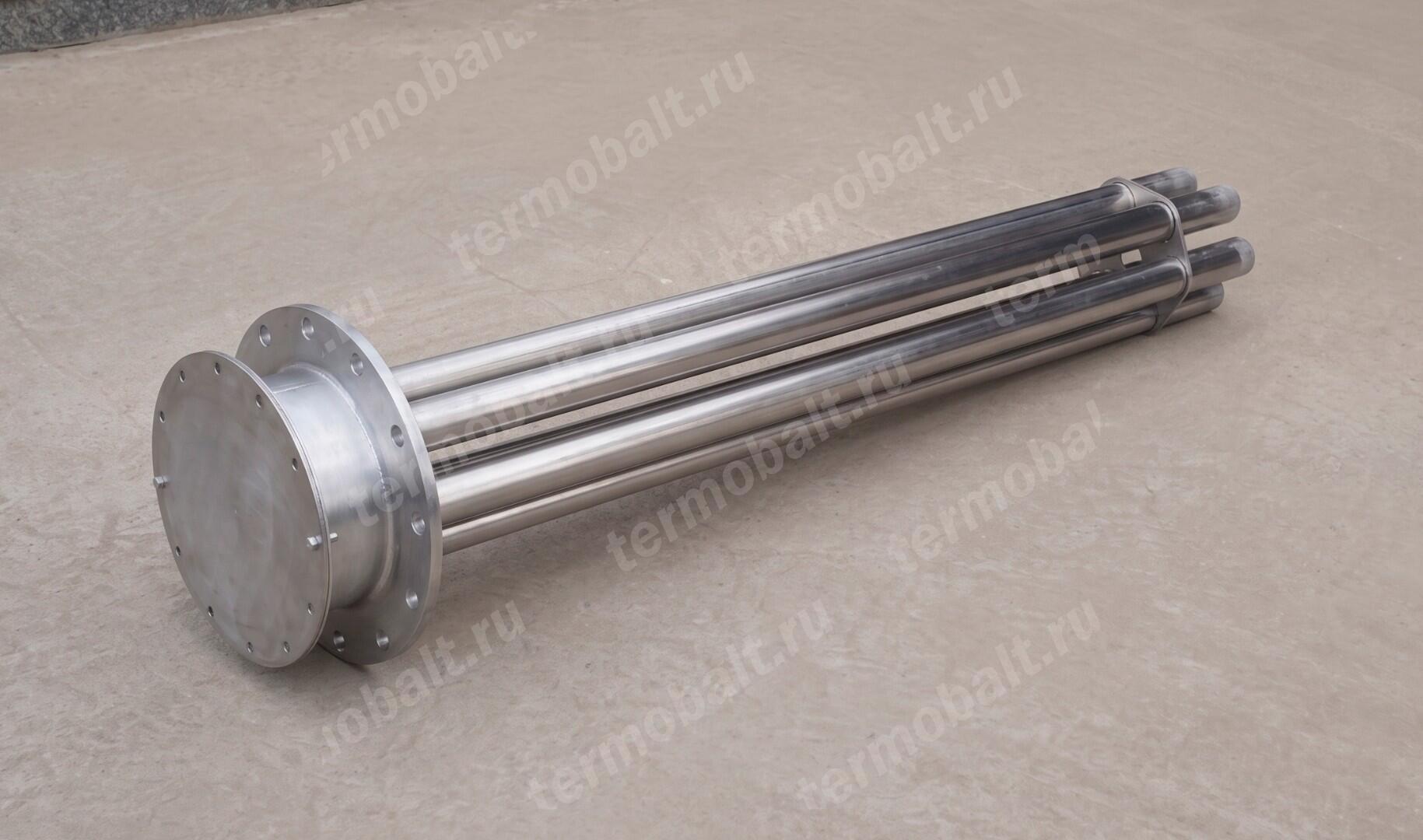

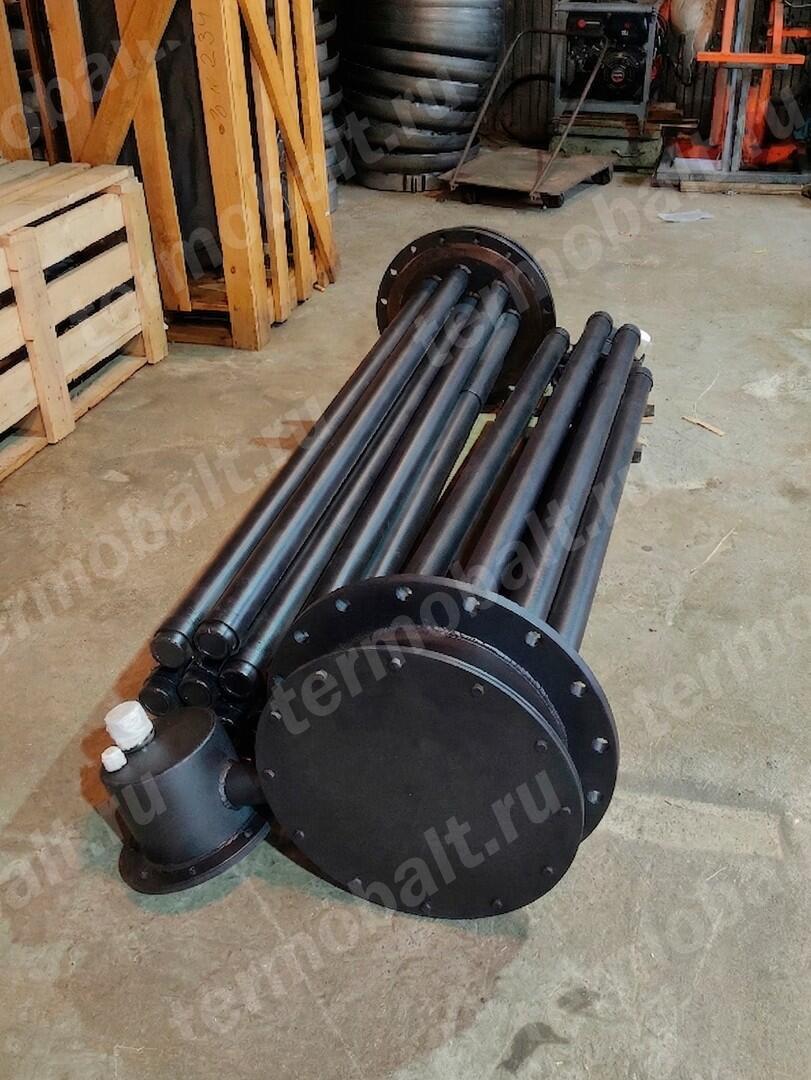

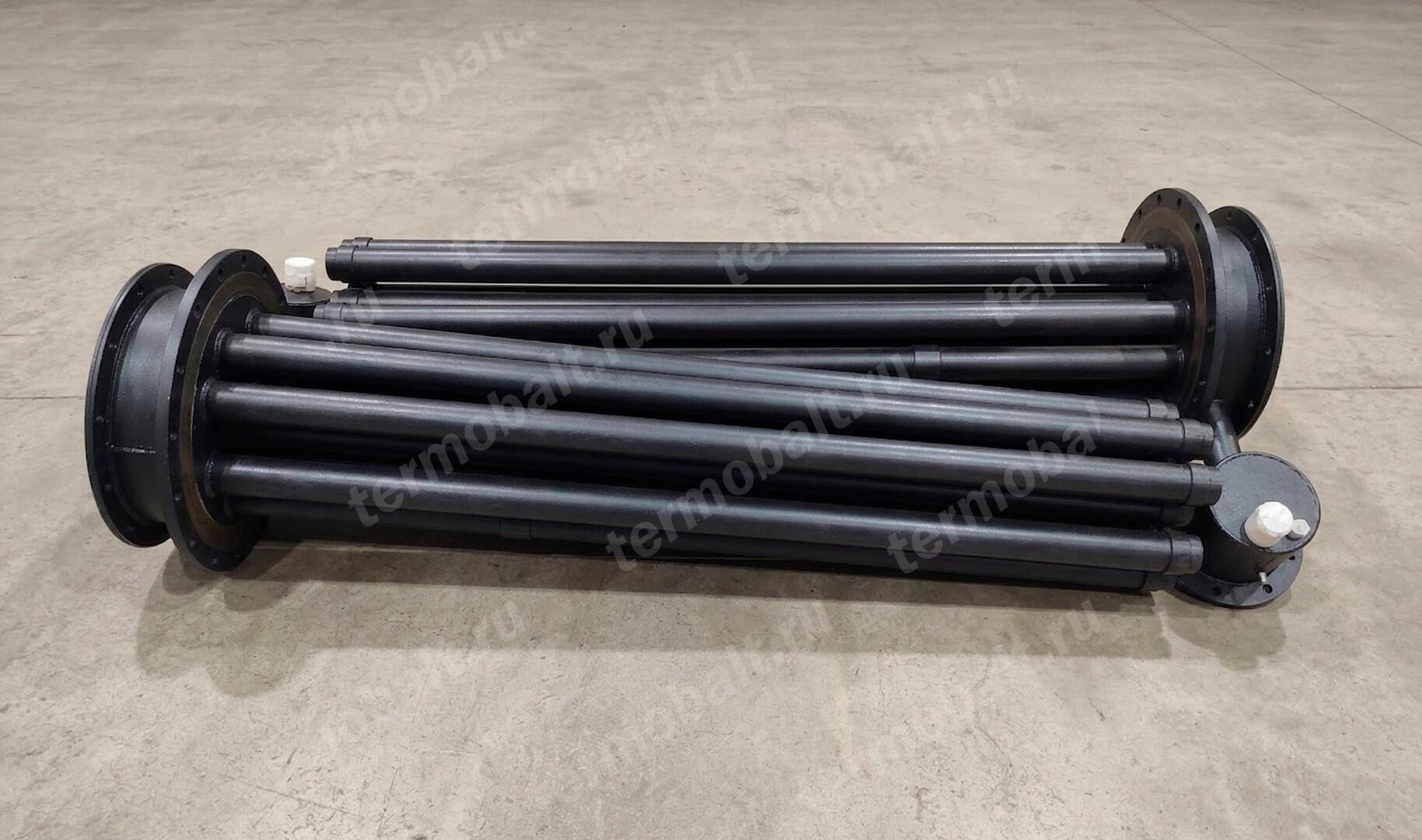

Нагреватель состоит из металлического фланцевого корпуса, в который вварены от одной до девяти труб,каждая из которых имеет длину от 1 до 3 метров и внешний диаметр 60 мм . В каждую трубу вставлен керамический электронагреватель (КЭН), состоящий из нихромовых спиралей, изолированных друг от друга и от трубного корпуса с помощью керамических изоляционных блоков. Большая поверхность теплообмена, достигаемая при использовании такой технологии нагрева, обеспечивает равномерный “мягкий” режим разогрева нефтепродукта до рабочей температуры без разрушения его фракционного состава и с сохранением его качественных показателей.

Важнейшим достоинством нагревателей типа НФ является то, что собственно керамические нагревательные элементы (КЭН) не контактируют с нагреваемой средой, т.к. защищены трубной оболочкой из нержавеющей или низкоуглеродистой стали. Поэтому ремонт или замена КЭН не требует слива нагреваемого продукта, что особенно важно при нагреве содержимого емких резервуаров.

Нагреватели фланцевые устанавливаются в боковой стенке резервуара посредством сварного соединения или через фланец.

Для контроля степени разогрева и для предотвращения перегрева продукта рекомендуется использовать пульт автоматики терморегулирования, который обеспечивает:

  • управления электронагревателями по сигналам датчиков температуры с целью поддержания температуры нагреваемой среды на заданном уровне;
  • отключение нагрева при перегреве среды;
  • контроль годности нагревательных элементов;
  • передачу информации на верхний уровень управления.

Датчик пульта управления нагревателями устанавливается на расстоянии 300-400 мм от нагревателя по вертикали.

Вариант
исполнения
Габаритные размеры

Типоразмер

присоединительного

фланца

Количество трубных
нагревателей
Масса,
кг
Мощность,
кВт
длина, мм диаметр, мм
НФ 1-1-1 1150 215 Ду100 Ру10 1 13 1
НФ 2-1-1 1150 215 Ду100 Ру10 1 13 2
НФ 4-2-1 2150 215 Ду100 Ру10 1 20 4
НФ 6-3-1 3150 215 Ду100 Ру10 1 26 6
НФ 6-1-3 1150 335 Ду200 Ру10 3 37 6
НФ 6-0,5-6 650 390 Ду250 Ру10 6 42 6
НФ 9-1,5-3 1650 335 Ду200 Ру10 3 48  9
НФ 12-2-3 2150 335 Ду200 Ру10 3 58 12
НФ 12-1-6 1150 390 Ду250 Ру10 6 63 12
НФ 15-2,5-3 2650 335 Ду200 Ру10 3 68 15
НФ 18-3-3 3150 335 Ду200 Ру10 3 78 18
НФ 18-1,5-6 1650 390 Ду250 Ру10 6 88 18
НФ 24-2-6 2150 390 Ду250 Ру10 6 104 24
НФ 32-3-6 3150 390 Ду250 Ру10 6 145 32

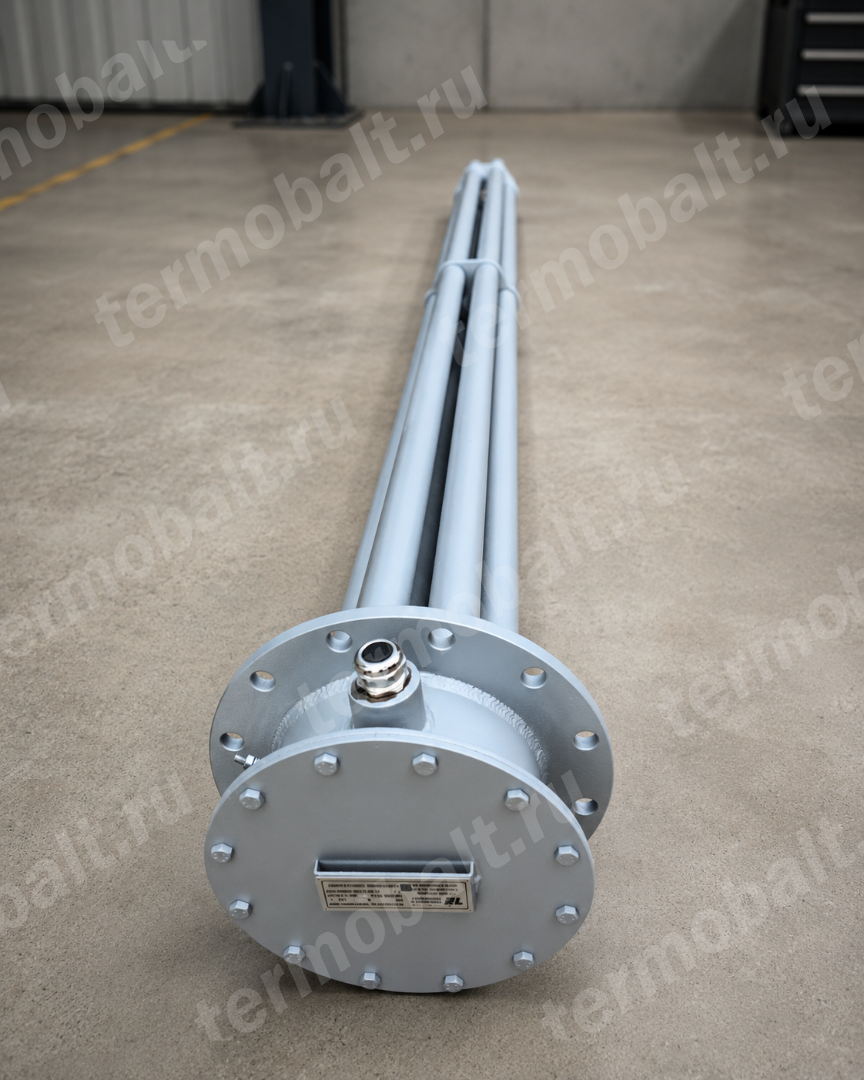

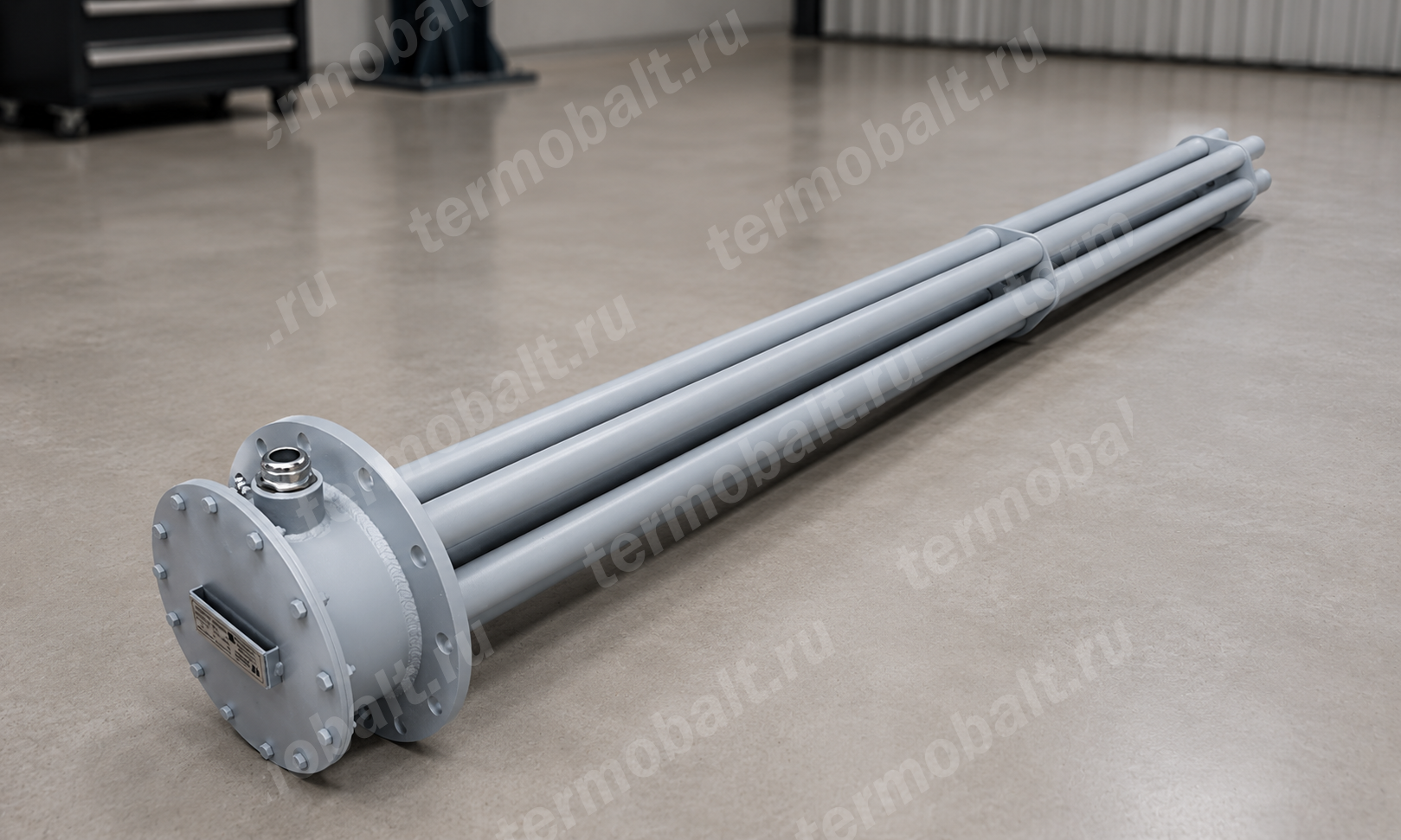

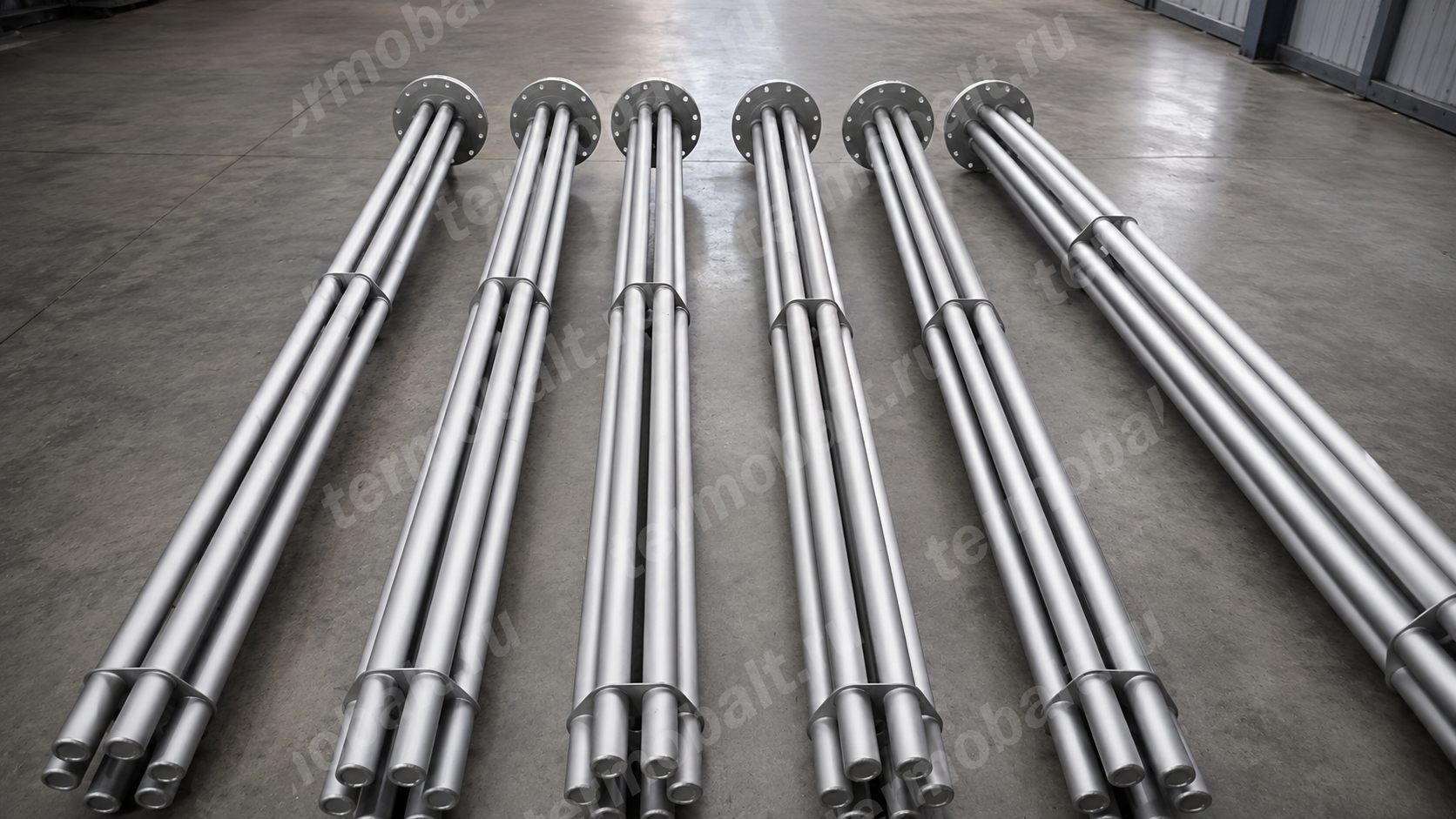

НФ 36-3-6 3150 390 Ду250 Ру10 6 145 36
НФ 40-2-9 2150 440 Ду300 Ру10 9 154 40
НФ 50-3-9 3150 440 Ду300 Ру10 9  220 50
