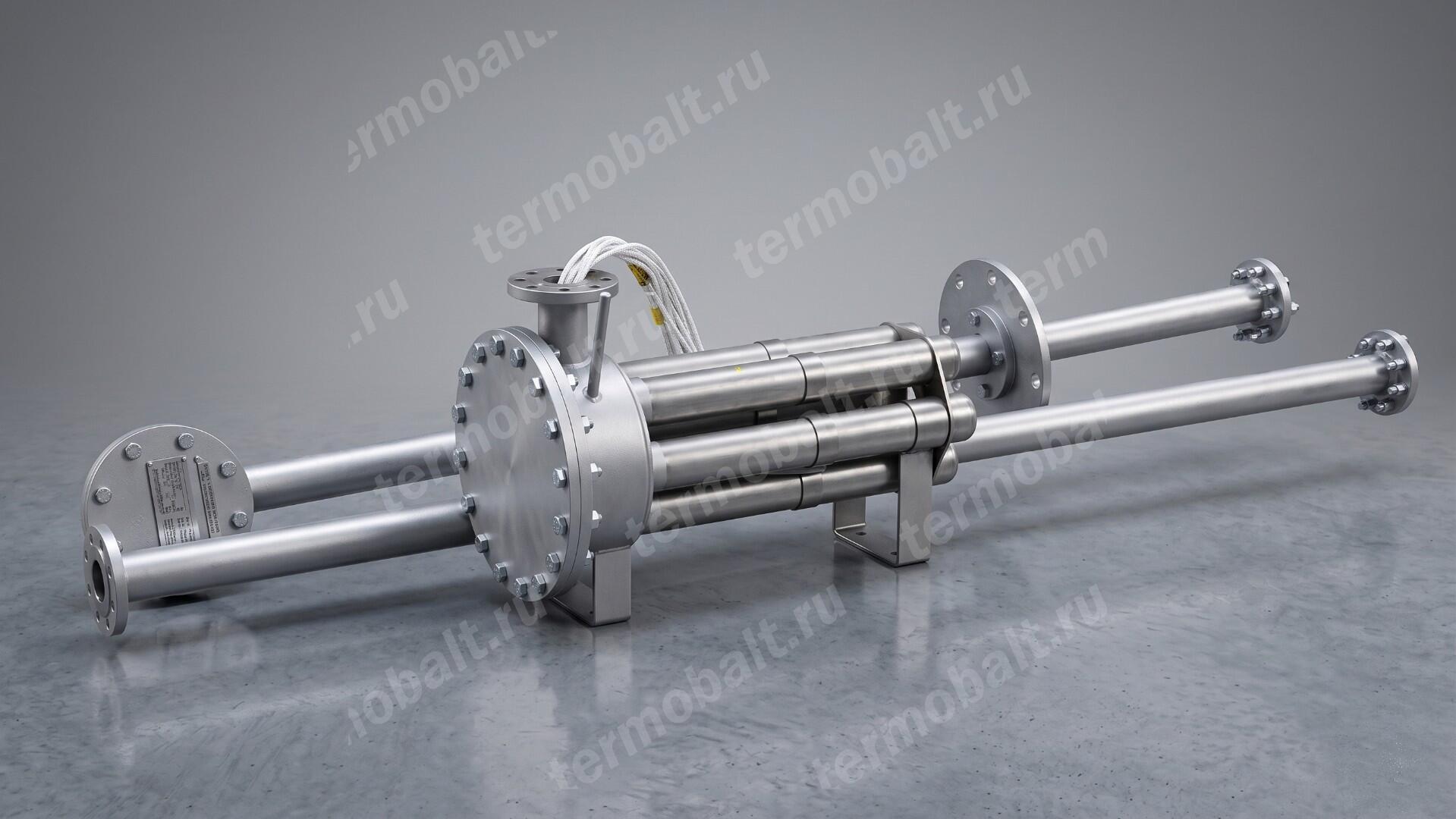

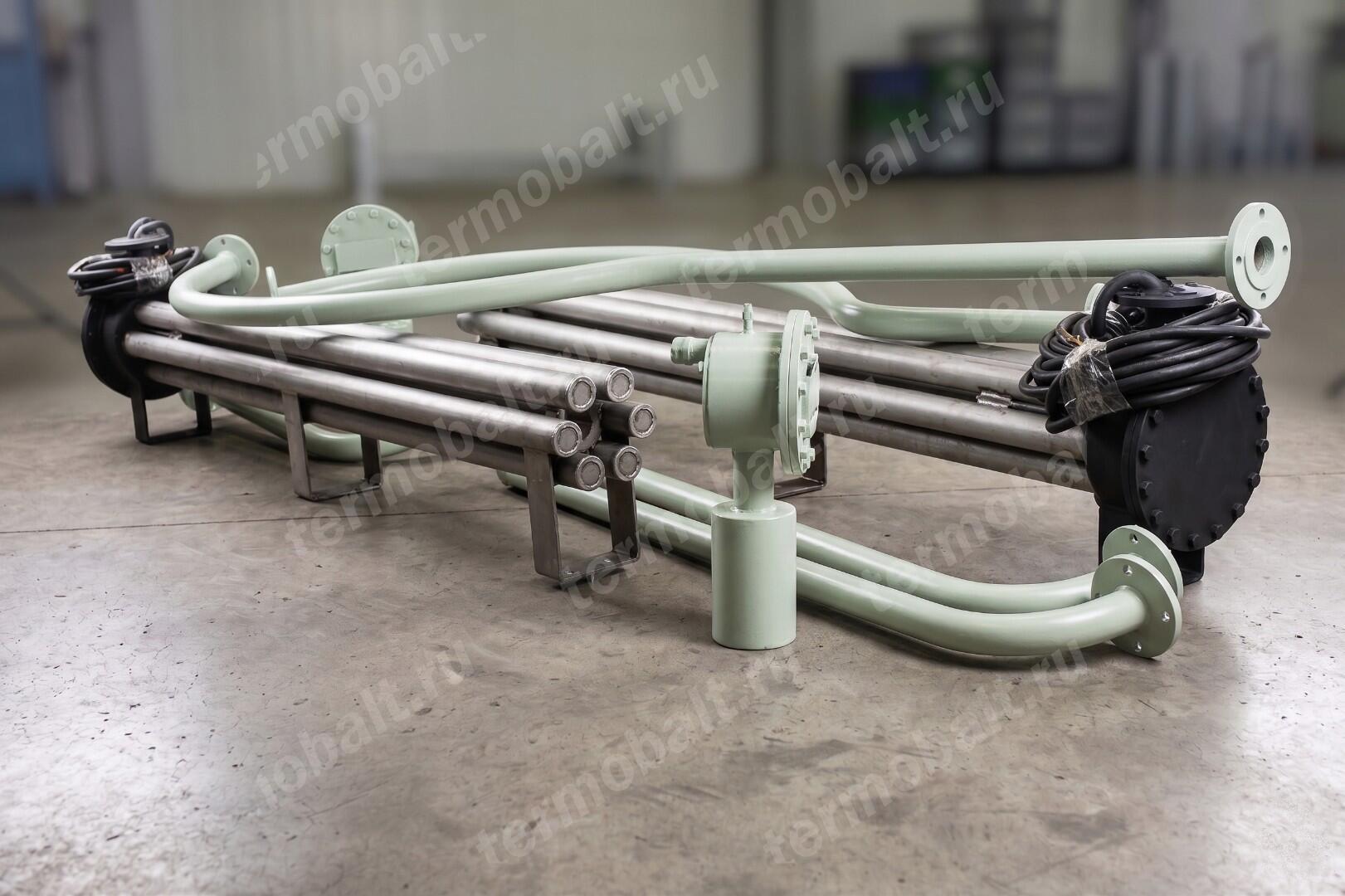

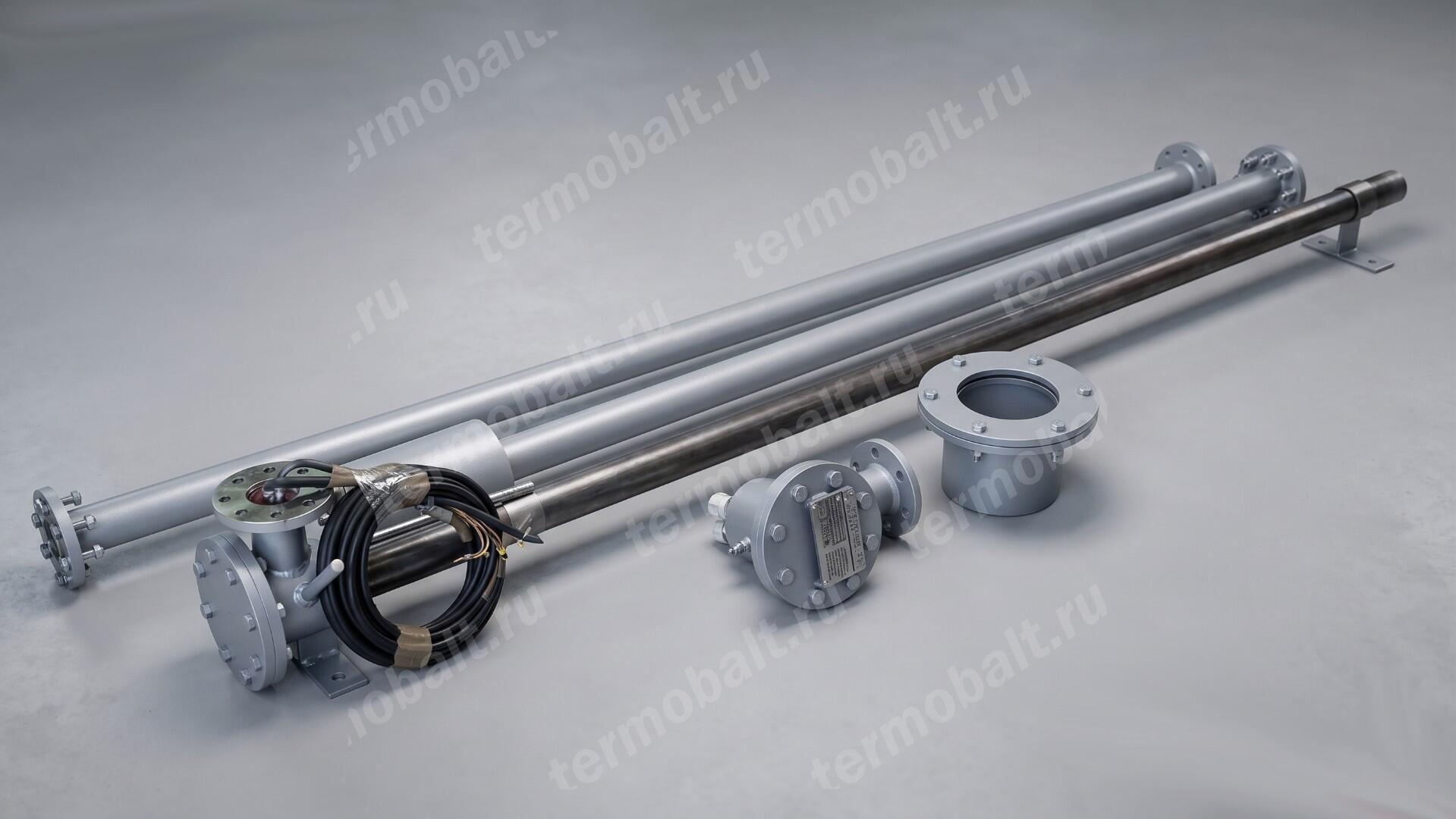

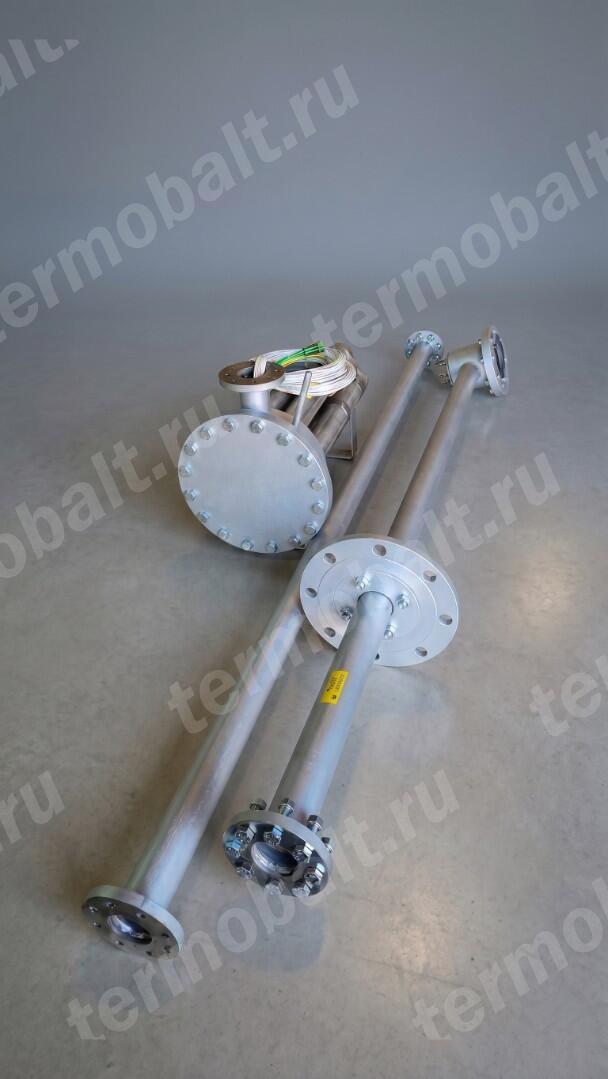

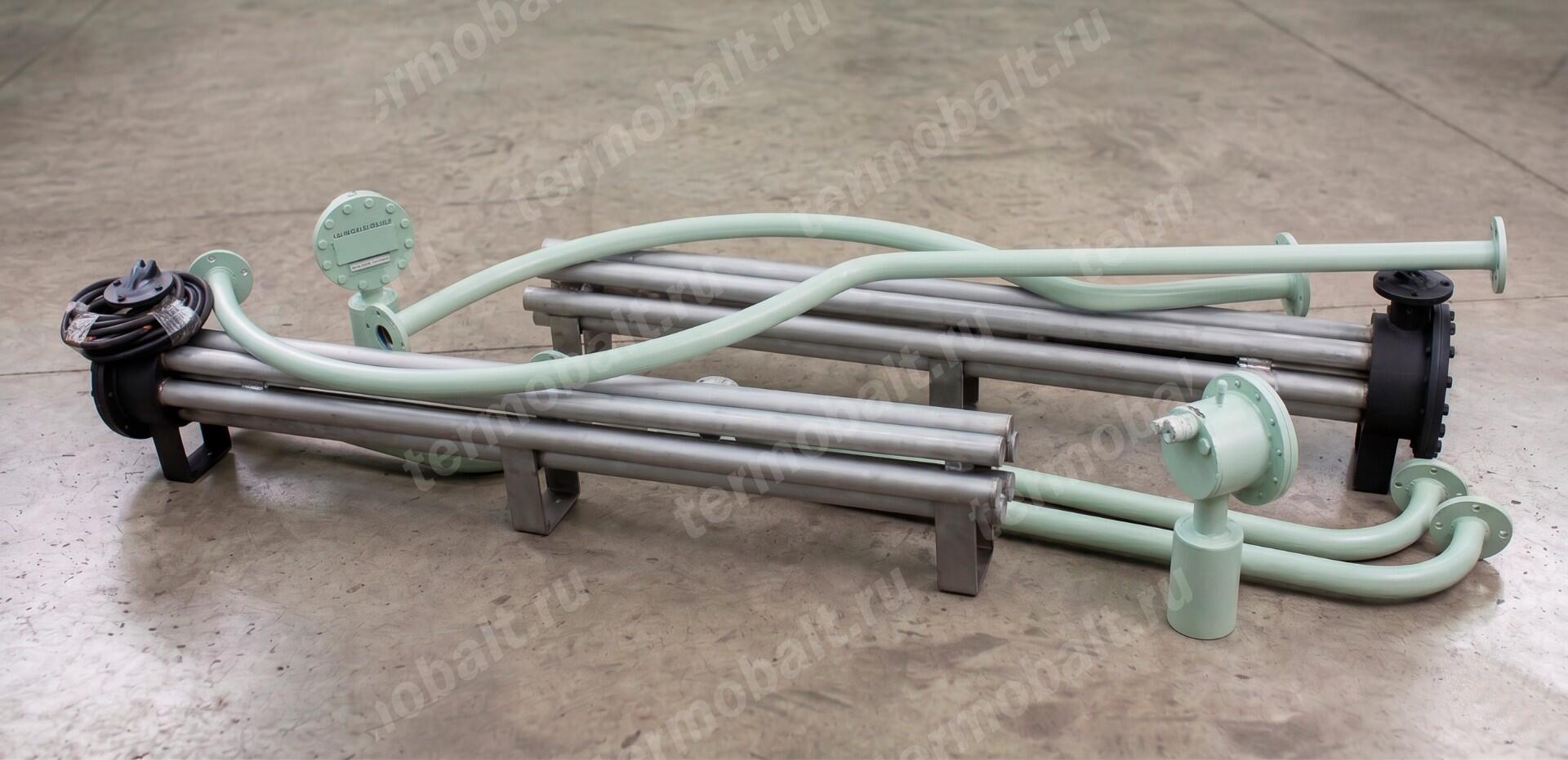

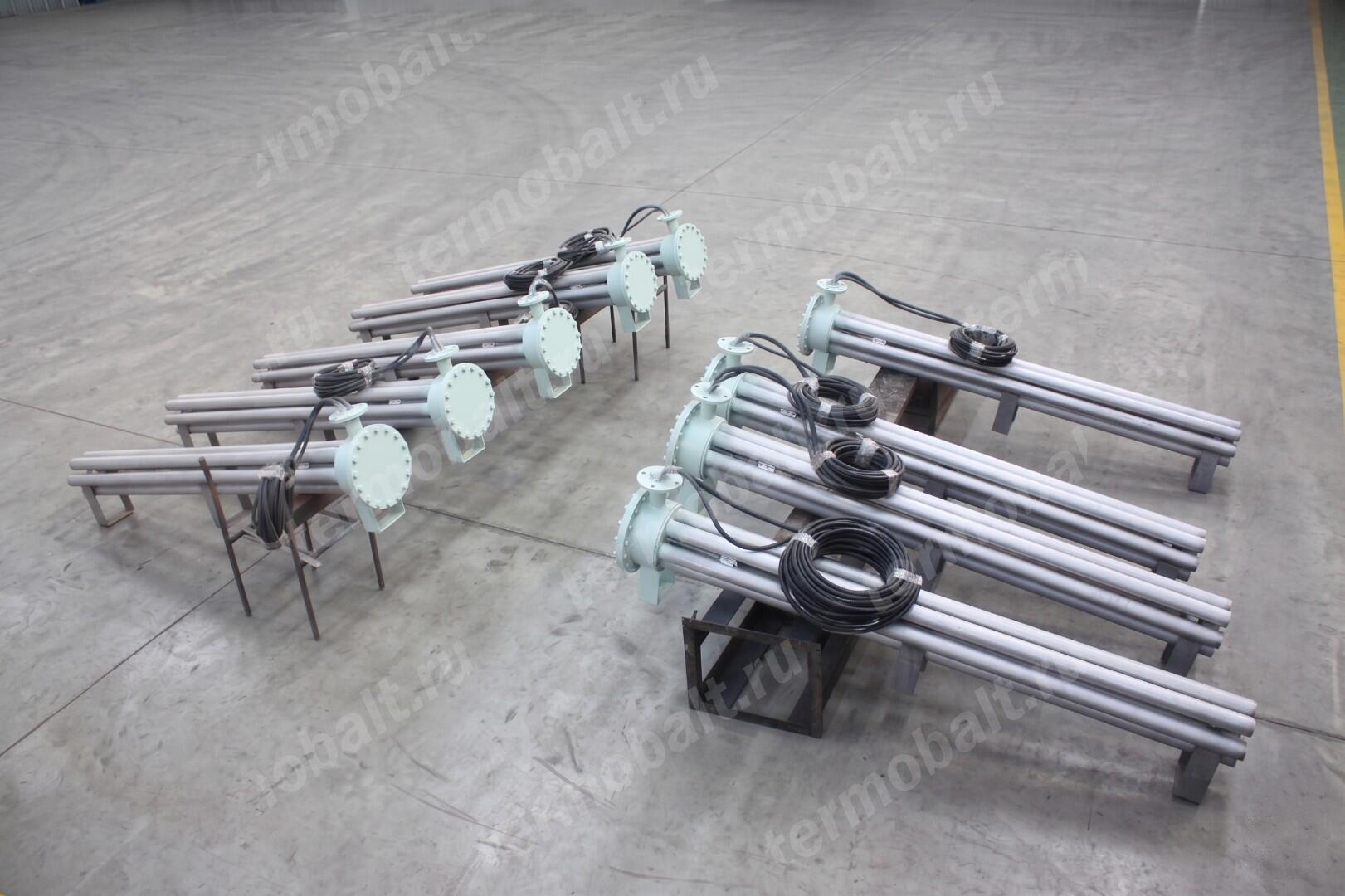

Нагреватели взрывозащищенные погружные типа НФв

Технические характеристики нагревателей
Маркировка взрывозащиты 1ExdIIBT3X
Напряжение питающей сети, В 220/380
Номинальная мощность, кВт 2-72
Удельная поверхностная мощность,
Вт/кв.см, не более
1,1
Габаритные размеры, мм
Длина
Диаметр монтажного отсека

1150-3150
215-440
Масса без учета погружной стойки, кг 28-240
Материал оболочки нагревательных
элементов
Ст.3, 09Г2С, AISI304, AISI321, AISI316

Взрывозащищенные нагреватели электрические погружные типа НФв предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в емких резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах. Нагреватели НФв предназначены для разогрева светлых и темных нефтепродуктов, включая сырую нефть, нефтешламы, дизельное топливо, битумы, мазуты, масла, а также иных агрессивных сред в открытых резервуарах и хранилищах.

Область применения нагревателей НФв – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом. Маркировка взрывозащиты - 1ExdIIBT3X.

Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:

  • Заключение нагревателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри оболочки и исключает передачу взрыва во внешнюю среду согласно ГОСТ Р 52350.0-2005.

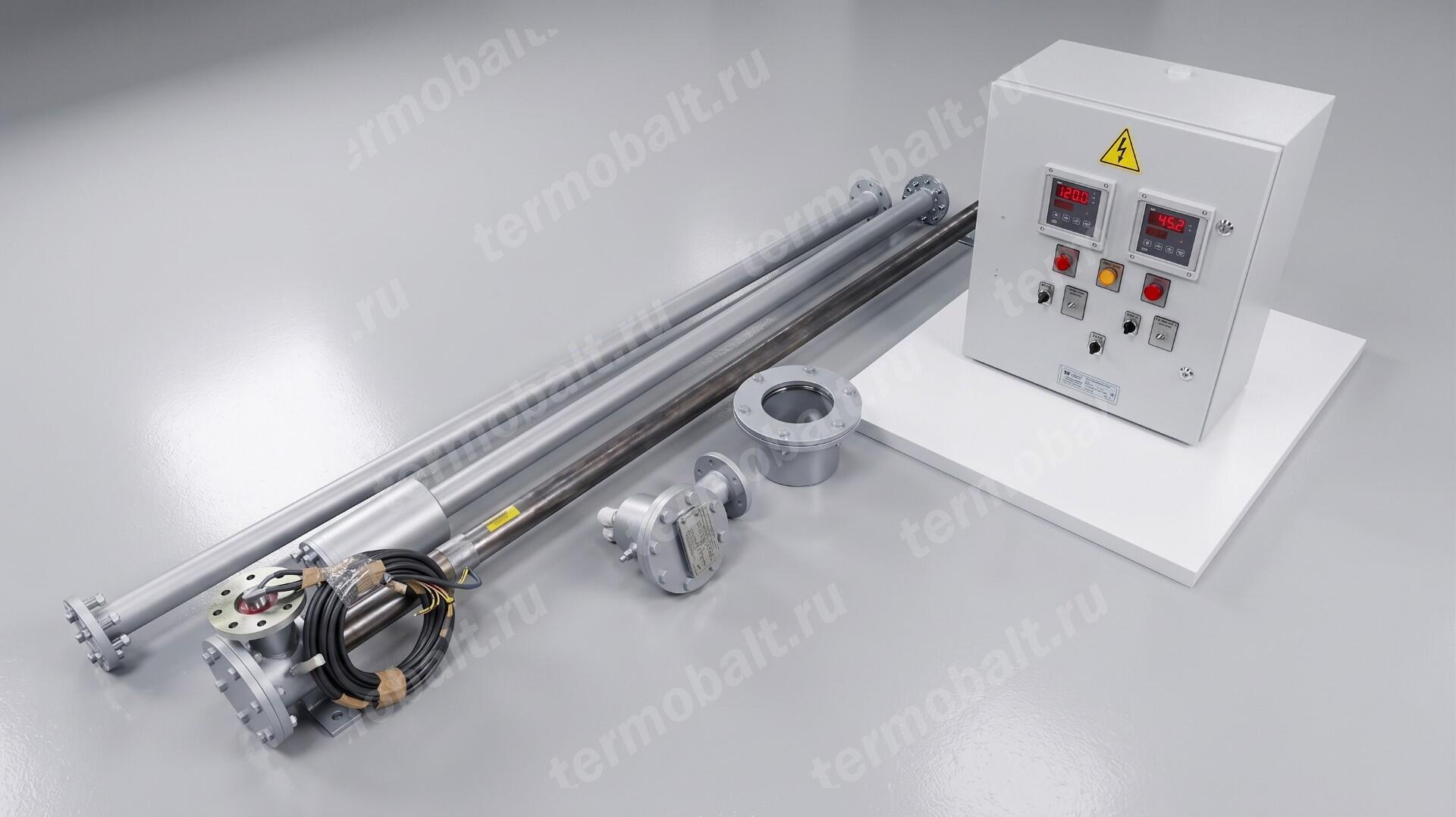

  • Ограничение температуры нагрева наружных частей нагревателя в пределах температурного класса Т3 за счет термовыключателей и стабилизированной конструкции элементов нагревателя. Сигналы термовыключателей обрабатываются посредством шкафа управления типа ШУН, который обеспечивает подачу силового питания на нагреватели, контроль температуры нагреваемой среды, контроль состояния и защиту нагревателей.
  • Высокой степенью механической прочности по ГОСТ Р 52350.0-2005.

Погружные  нагреватели применяются для разогрева и поддержания температуры жидких сред в открытых резервуарах и хранилищах в случае невозможности или нецелесообразности установки врезных нагревателей.

Нагреватели различаются количеством электронагревательных элементов, длиной, диаметром, мощностью и глубиной погружения. Условное обозначение нагревателя состоит из его наименования, потребляемой мощности, длины нагревательной части, количества керамических электронагревателей, глубины погружения (в метрах) и обозначения материала нагревателя (см. таблицу).

Вариант
исполнения
Габаритные размеры Количество трубных
нагревателей
Масса без учета погружной стойки,
кг
Мощность,
кВт
длина, мм диаметр монтажного отсека, мм
НФв 2-1-1x-h 1150 180 1 28 2
НФв 3-3-1x-h 3150 180 1 42 3
НФв 4-2-1x-h 2150 180 1 35 4
НФв 4-3-1x-h 3150 180 1 42 4
НФв 6-3-1x-h 3150 180 1 42 6
НФв 6-1-3x-h 1150 295 3 54 6
НФв 6-0,5-6x-h 650 333 6 58 6
НФв 9-1,5-3x-h 1650 295 3 64  9
НФв 12-2-3x-h 2150 295 3 75 12
НФв 12-1-6x-h 1150 333 6 79 12
НФв 12-0,5-12x-h 650 402 12 84 12
НФв 15-2,5-3x-h 2650 295 3 85 15
НФв 18-3-3x-h 3150 295 3 95 18
НФв 18-1,5-6x-h 1650 333 6 99 18
НФв 24-2-6x-h 2150 333 6 120 24
НФв 32-3-6x-h 3150 333 6 160 32
НФв 36-3-6x-h 3150 333 6 160 36
НФв 40-2-9x-h 2150 402 9 172 40
НФв 50-3-9x-h 3150 402 9 240 50
НФв 54-3-9x-h 3150 402 9 240 54

*x - материал корпуса нагревателя, тип стали:

  • отсутствие символа - все элементы нагревателя изготовлены из стали Ст.3-Ст.10;
  • “Гхл”  - все элементы нагревателя изготовлены из стали 09Г2С (холодостойкое исполнение);
  • “Н”  - оболочки нагревательных элементов - нержавеющая сталь AISI304, остальные элементы - сталь 09Г2С;
  • "НН" - все элементы нагревателя - нержавеющая сталь AISI304;
  • “НМ”  - оболочки нагревательных элементов - кислотоупорная сталь AISI316, остальные элементы - сталь 09Г2С;
  • "НМН" - оболочки нагревательных элементов - кислотоупорная сталь AISI316, остальные элементы - нерж. сталь AISI304;
  • "НММ" - все элементы нагревателя - кислотоупорная сталь AISI316.

h - глубина погружения нагревателя, м.

По согласованию с заказчиком допускается изготавливать нагреватели с параметрами, отличными от приведенных в Таблице. При этом в условном обозначении нагревателя после символа, определяющего изменяемое значение параметра, вносится символ «с».
