Шкафы автоматического терморегулирования типа ШУН

Для выполнения задач управления изделиями и технологическими объектами, рабочими элементами которых служат электронагреватели различных типов, применяются системы автоматизированного управления нашего производства. Основной продукцией такого рода являются сертифицированные шкафы управления нагревом типа ШУН (ТУ 3433-007-51560674, сертификат соответствия № ЕАЭС RU C-RU.HB93.D.01196/22).

Шкафы управления ШУН предназначены для:

•  управления электронагревателями по сигналам датчиков температуры с целью поддержания температуры нагреваемой среды на заданном уровне в области установки датчиков;

•  защиты цепей питания нагревателей от перегрузок по току и сверхтоков;

•  выполнения функций противоаварийной защиты (блокировок нагрева);

•  выполнения функций контроля и сигнализации по представлению состояния объекта управления, предупреждений.

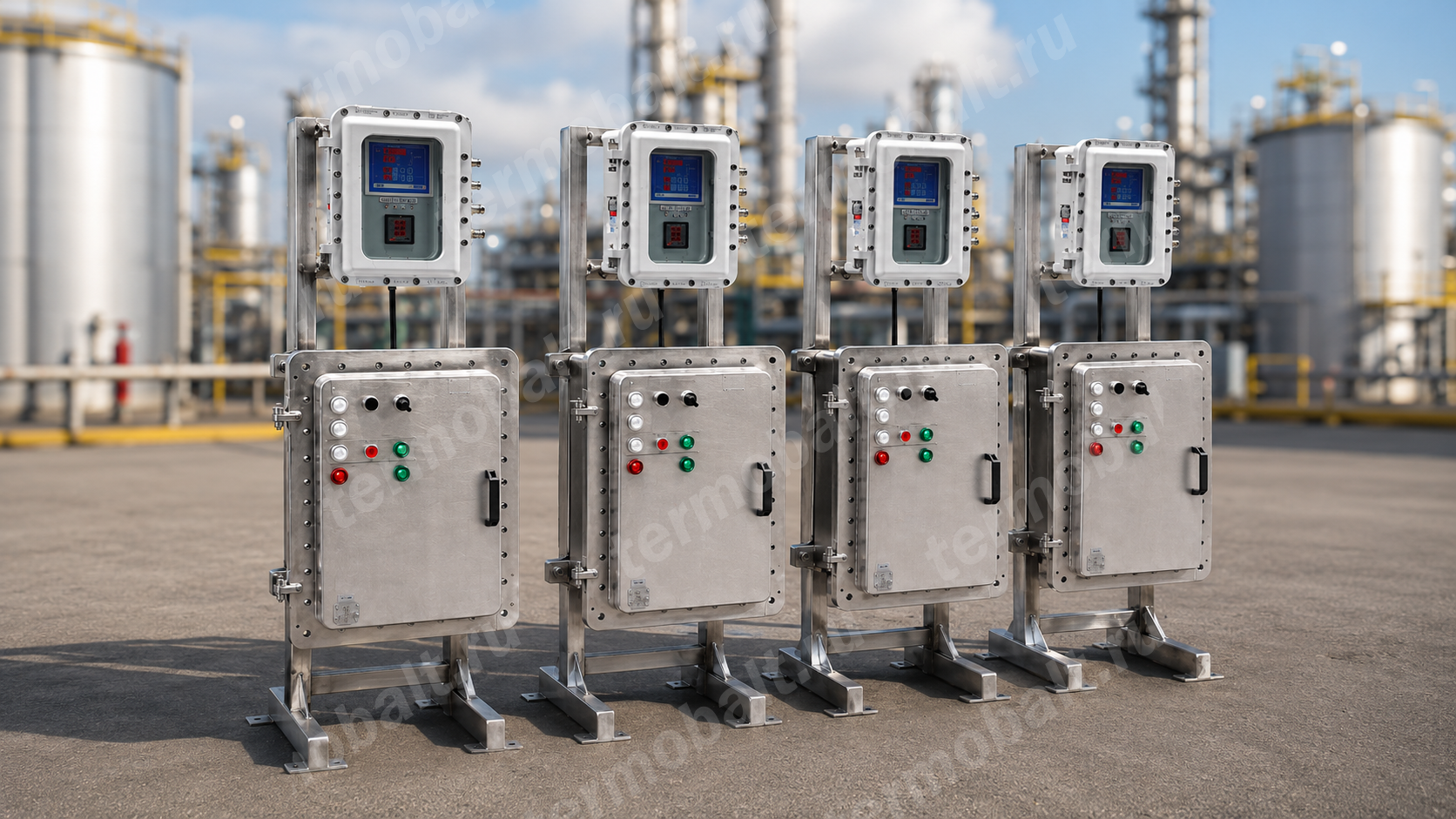

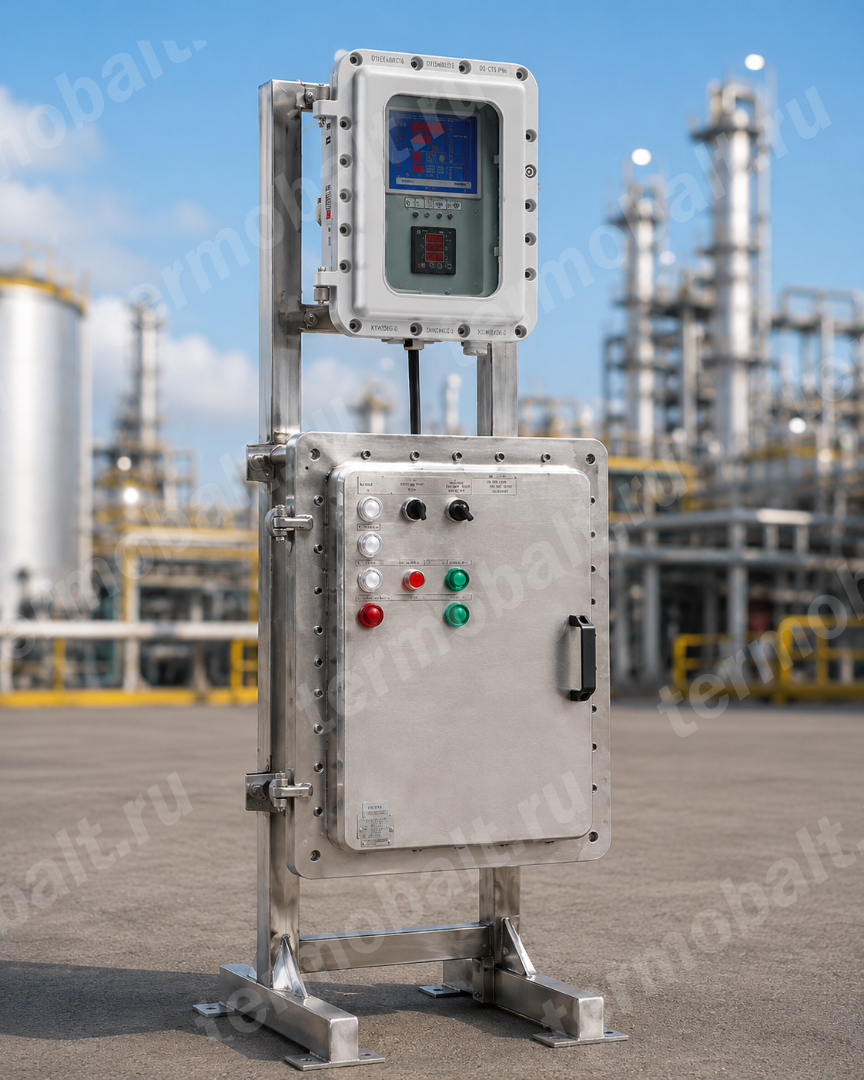

В общем случае шкаф управления ШУН состоит из силовых цепей, предназначенных для подачи необходимой мощности на нагреватели, и цепей автоматики, получающих сигналы от внешнего датчикового оборудования. Цепи размещены в пластиковом или, как правило, металлическом шкафу (шкафах) со степенью пылевлагозащиты IP31 или IP54 (по заказу возможно изготовление шкафов с IP68) и видом климатического исполнения УХЛ3, УХЛ1 или ХЛ1 по ГОСТ 15150. Шкафы предназначены для эксплуатации в закрытых помещениях с температурой от минус 10°С до плюс 40°С и относительной влажности до 80% при температуре плюс 20°С, не содержащих токопроводящей пыли или взрывоопасной смеси, а также паров кислот и щелочей. При необходимости работы при температурах до минус 60°С шкаф оснащается термостатированной системой собственного обогрева.

В зависимости от поставленных задач и особенностей технологического процесса диапазон контролируемых температур, коммутируемая мощность, число секций нагрева и каналов управления, а также архитектурные особенности реализации шкафов управления ШУН могут быть различны. В случае необходимости, например, реализации ШУН, управляющих мощностью свыше 500 кВт или имеющих свыше 16 каналов управления, система управления нагревом может быть реализована в нескольких шкафах. Каждый ШУН изготавливается под конкретный технологический процесс, при этом общие конструктивные и программные решения для всех ШУН остаются едиными. Это обеспечивает рекордно короткие сроки создания и высокую надежность таких систем.

Для реализации силовых цепей в шкафах управления ШУН применяется защитное и пусковое оборудование от различных производителей стран СНГ, Китая, ЕС («Chint», «DEKraft», «ABB», «Siemens», «Schneider Electric», «Legrand» и др.).

В различных модификациях ШУН подключение нагревателей к силовым цепям может быть осуществлено как непосредственно через магнитные пускатели, так и, при необходимости плавного управления мощностью, посредством тиристорных регуляторов. Плавный выход на заданный уровень мощности и плавное регулирование в этом случае обеспечиваются за счет применения специализированных тиристорных регуляторов мощности или твердотельных реле производства фирм «Gregoo», «Sipin» (Тайвань), «Овен» (Россия), «Solcon» (Израиль) и др., управляемых ПИД-регулятором (пропорционально-интегрально-дифференциальный регулятор), алгоритм которого реализуется на специализированных контроллерах.

Ядром автоматики шкафа управления ШУН является один или несколько контроллеров (регуляторов-измерителей) температуры производства компаний «Овен» (Россия), «Omron», «Fuji Electric» (Япония), «Siemens» (Германия), аналоговые контроллеры температуры (пульты) собственного производства (например, ПУН-100/3К) и др.

При необходимости шкаф управления типа ШУН может быть интегрирован в АСУ ТП верхнего уровня, систему сигнализации и аварийного контроля. Связь с АСУ ТП верхнего уровня может быть осуществлена по интерфейсу RS-485 (Modbus RTU). Статусные сигналы (например, «нагрев разрешен», «блокировка» и т.п.) и сигналы дистанционного управления имеют тип «сухой контакт» и могут быть продублированы по интерфейсам RS-485 и RS-232.

Также шкафы управления ШУН могут быть оснащены цепями контроля годности нагревателей и регуляторов, вольтметром, амперметром для контроля силы тока, протекающего по силовым цепям питания нагревателей.

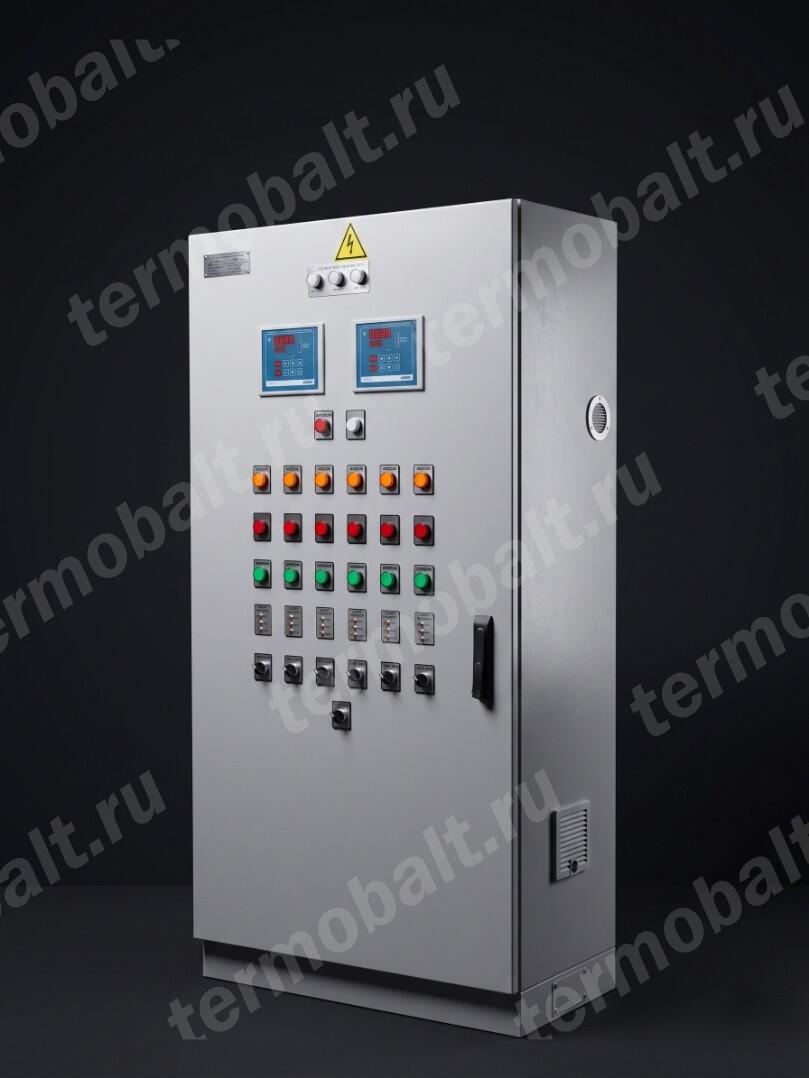

Органы индикации и управления ШУН и контроллеры размещены на лицевой панели шкафа управления.
