Взрывозащищенные врезные электронагреватели НФв

Технические характеристики нагревателей
Взрывоопасные смеси по ГОСТ категории IIA, IIB
группы Т1...Т3
Вид взрывозащиты взрывонепроницаемая оболочка "d"
Маркировка взрывозащиты 1ExdIIBT3X
Напряжение питающей сети, В 220/380
Номинальная мощность, кВт 2-72
Удельная поверхностная мощность,
Вт/кв.см, не более
1,1
Габаритные размеры, мм
Длина
Диаметр фланца

1150-3150
215-440
Масса, кг 28-285
Материал оболочки нагревательных
элементов
Ст.3, 09Г2С, AISI304, AISI321, AISI316

Нагреватели электрические врезные типа НФв предназначены для разогрева жидкостей, включая нефтепродукты и водные растворы, в емких резервуарах и хранилищах на нефтеперерабатывающих, нефтехимических и других взрывоопасных производствах. Нагреватели НФв предназначены для разогрева светлых и темных нефтепродуктов, включая сырую нефть, нефтешламы, дизельное топливо, битумы, мазуты, масла, а также иных агрессивных сред.

Область применения нагревателей НФв – взрывоопасные зоны помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл. 7, 3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах в макроклиматических районах с умеренным и холодным климатом.

Взрывозащита нагревателей вида "взрывонепроницаемая оболочка" обеспечивается следующими средствами:

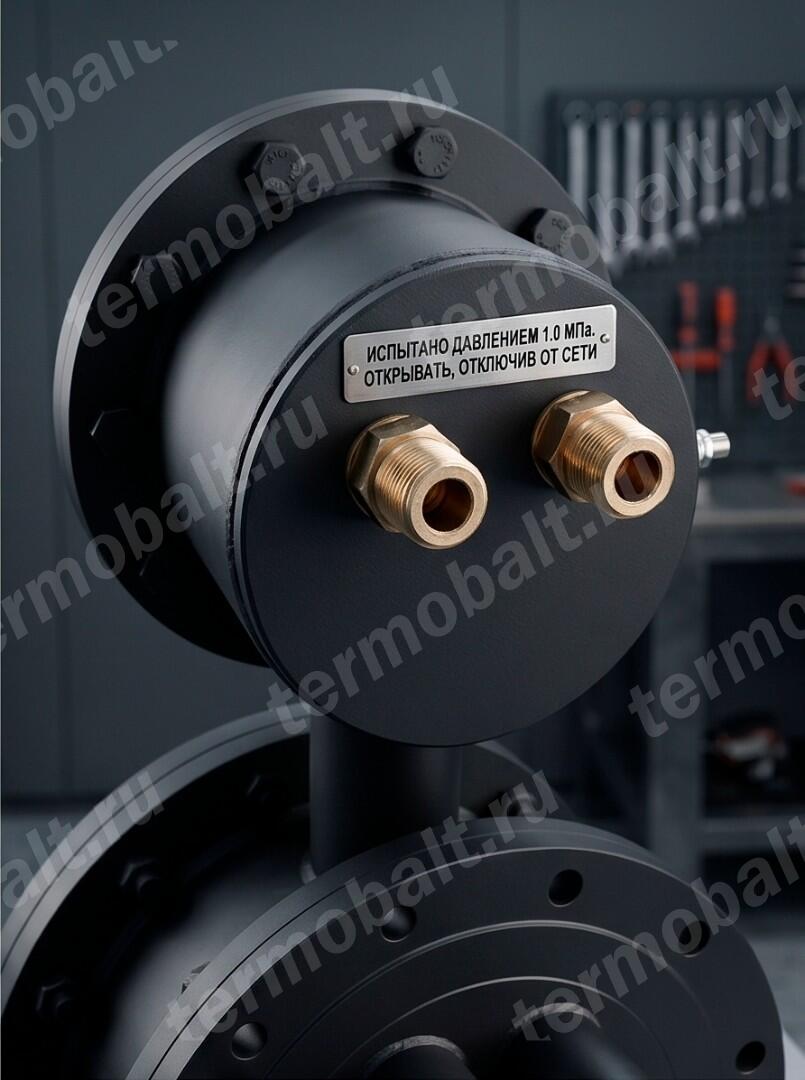

  • Заключение нагревателя во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри оболочки и исключает передачу взрыва во внешнюю среду согласно ГОСТ Р 52350.0-2005.
  • Ограничение температуры нагрева наружных частей нагревателя в пределах температурного класса Т3 за счет термовыключателей и стабилизированной конструкции элементов нагревателя. Сигналы термовыключателей обрабатываются посредством шкафа управления типа ШУН, который обеспечивает подачу силового питания на нагреватели, контроль температуры нагреваемой среды, контроль состояния и защиту нагревателей.
  • Высокой степенью механической прочности по ГОСТ Р 52350.0-2005.

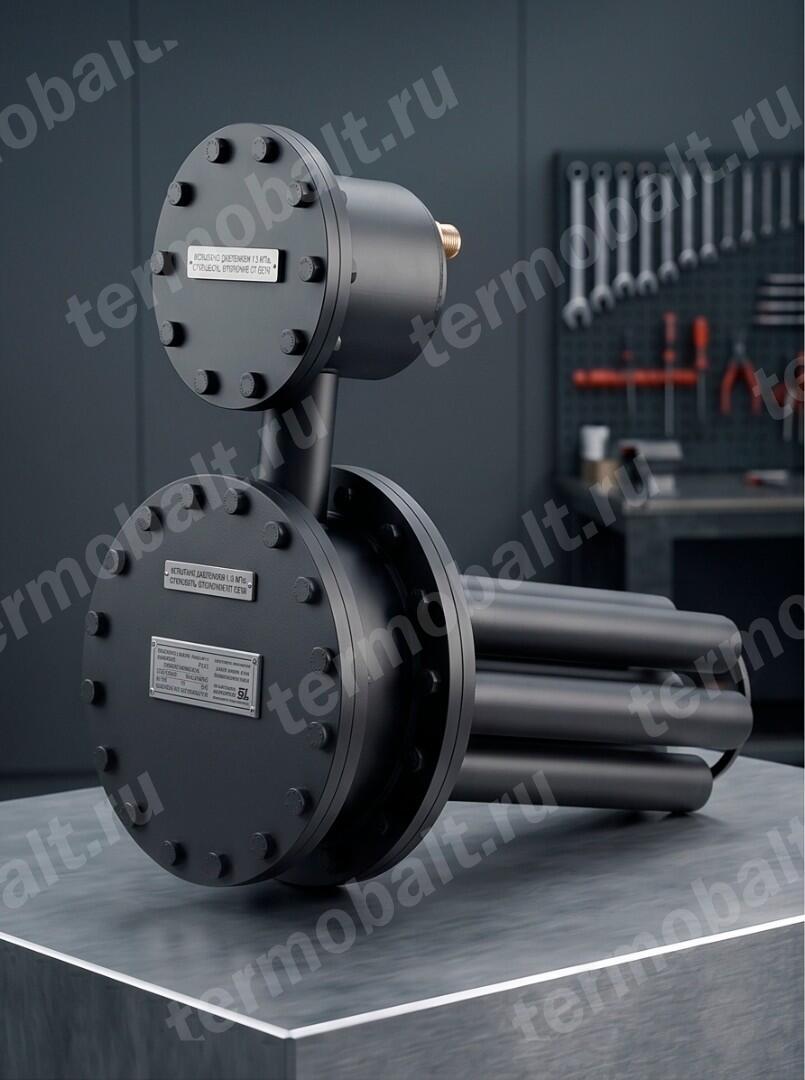

Нагреватели электрические врезные типа НФв устанавливаются в боковой стенке резервуара посредством сварного соединения или через фланец.

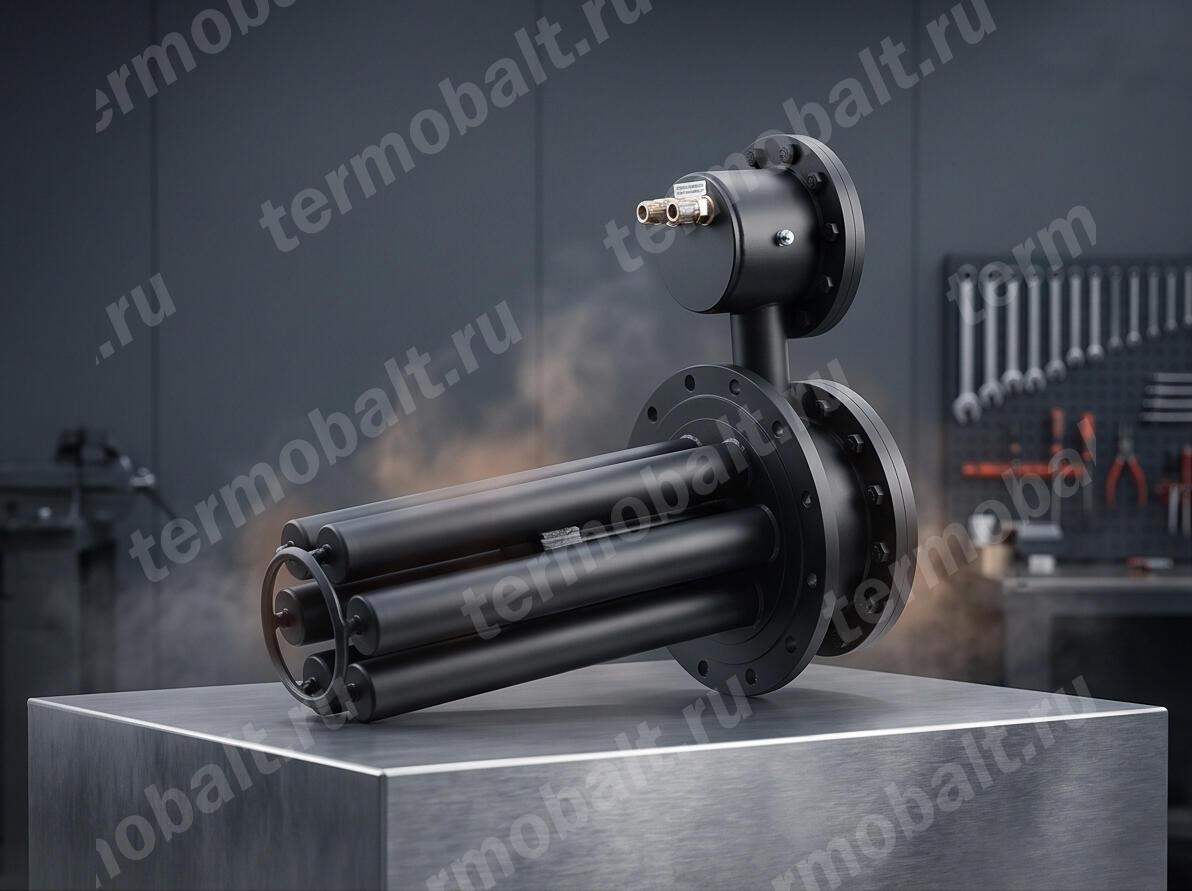

Съемные нагревательные элементы не контактируют с нагреваемой средой, т.к. защищены трубной оболочкой из нержавеющей или низкоуглеродистой стали. Поэтому ремонт или замена нагревательных элементов не требует опорожнения резервуара.

Нагреватели различаются количеством электронагревательных элементов, длиной, диаметром и мощностью. Условное обозначение нагревателя состоит из его наименования, потребляемой мощности, длины нагревательной части, количества керамических электронагревателей и обозначения материала нагревателя (см. таблицу).

Вариант
исполнения*

Габаритные размеры

Типоразмер

присоединительного

фланца

Количество трубных
нагревателей
Масса,
кг
Мощность,
кВт
длина, мм диаметр, мм
НФв 2-1-1х 1150 215 Ду100 Ру10 1 28 2
НФв 3-3-1х 3150 215 Ду100 Ру10 1 42 3
НФв 4-2-1х 2150 215 Ду100 Ру10 1 35 4
НФв 4-3-1х 3150 215 Ду100 Ру10 1 42 4
НФв 6-3-1х 3150 215 Ду100 Ру10 1 42 6
НФв 6-1-3х 1150 335 Ду200 Ру10 3 54 6
НФв 6-0,5-6х 650 390 Ду250 Ру10 6 58 6
НФв 9-1,5-3х 1650 335 Ду200 Ру10 3 64  9
НФв 12-2-3х 2150 335 Ду200 Ру10 3 75 12
НФв 12-1-6х 1150 390 Ду250 Ру10 6 79 12
НФв 15-2,5-3х 2650 390 Ду200 Ру10 3 85 15
НФв 18-3-3х 3150 335 Ду200 Ру10 3 95 18
НФв 18-1,5-6х 1650 390 Ду250 Ру10 6 99 18
НФв 24-2-6х 2150 390 Ду250 Ру10 6 120 24
НФв 32-3-6х 3150 390 Ду250 Ру10 6 160 32
НФв 36-3-6х 3150 390 Ду250 Ру10 6 160 36
НФв 40-2-9х 2150 440 Ду300 Ру10 9 172 40
НФв 50-3-9х 3150 440 Ду300 Ру10 9 240 50
НФв 54-3-9х 3150 440 Ду300 Ру10 9 240 54
НФв 72-3-12х 3150 440 Ду350 Ру10 12 285 72

*x - материал корпуса нагревателя, тип стали:

  • отсутствие символа - все элементы нагревателя изготовлены из стали Ст.3-Ст.10;
  • “Гхл”  - все элементы нагревателя изготовлены из стали 09Г2С (холодостойкое исполнение);
  • “Н”  - оболочки нагревательных элементов - нержавеющая сталь AISI304, остальные элементы - сталь 09Г2С;
  • "НН" - все элементы нагревателя - нержавеющая сталь AISI304;
  • “НМ”  - оболочки нагревательных элементов - кислотоупорная сталь AISI316, остальные элементы - сталь 09Г2С;
  • "НМН" - оболочки нагревательных элементов - кислотоупорная сталь AISI316, остальные элементы - нерж. сталь AISI304;
  • "НММ" - все элементы нагревателя - кислотоупорная сталь AISI316.

По согласованию с заказчиком допускается изготавливать нагреватели с параметрами, отличными от приведенных в Таблице. При этом в условном обозначении нагревателя после символа, определяющего изменяемое значение параметра, вносится символ «с».
